三项位移指示器：结构原理与应用解析

三项位移指示器是一种专门用于监测和指示管道或设备在运行过程中发生的三维方向位移的装置，广泛应用于管道支吊架系统、锅炉设备、热力管道、核电站及大型机械设备中。它通过机械或电子方式对水平、垂直和轴向三种方向的位移进行实时指示，为设备运行的安全性和稳定性提供重要依据。

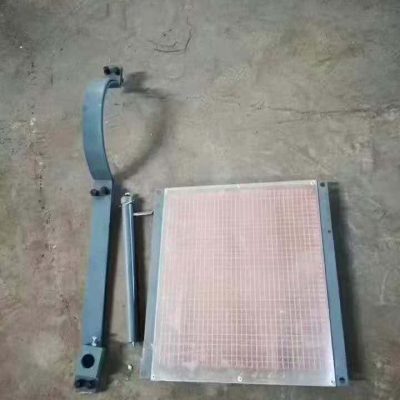

一、三项位移指示器的结构组成

三项位移指示器通常由以下几部分构成：

• 指示盘或刻度板：用于显示三维位移的变化，通常配有清晰的刻度和方向标识。
• 滑动组件：安装在支吊架或设备支撑点处，能够随设备位移而同步移动。
• 连接杆件：将指示器与位移点相连接，保证测量的同步性和准确性。
• 限位机构：用于控制位移量不超出安全范围，防止因设备位移过大而造成结构破坏。

二、工作原理

三项位移指示器通过机械联动或传感机制，与管道或设备的移动部位连接。当设备因热胀冷缩、载荷变化或地震等原因发生三维方向的位移时，指示器同步反映其水平（X轴）、垂直（Y轴）和轴向（Z轴）位移的变化量，并通过指针或数值显示出来，供现场监测或远程数据采集使用。

三、主要功能与优势

• 三维监测：可同时检测三种方向的位移，信息更全面。
• 实时指示：结构简洁、反应灵敏，便于操作人员快速判断系统运行状态。
• 预警功能：配合限位装置，可在位移超限时触发报警或保护装置。
• 提高运行安全：防止因位移异常导致设备受损、支吊架失效等问题。

四、应用场景

三项位移指示器常见于以下工业领域：

• 电力行业中的锅炉本体支架系统
• 石油化工管道热补偿系统
• 核电厂大型设备安装监测
• 地震活动区的应力控制系统
• 长输管线与城市热力管网支吊架装置

五、选型与安装要点

选购三项位移指示器时应结合项目需求，重点关注以下参数：

• 最大可测位移范围
• 环境适应性（如耐高温、防腐蚀）
• 安装方式是否适配现有结构
• 是否需要联动报警或远程通讯功能

安装时应确保传动组件连接牢固、刻度板清晰可见，并避免人为干扰或碰撞，以保证测量精度。

结语

三项位移指示器作为管道系统及重大设备运行中的“眼睛”，其监测精度与响应能力对于保障系统运行的安全性至关重要。随着工业自动化的发展，智能型三项位移指示器将逐步取代传统机械式装置，实现远程监控与数据化管理。
