刚性支吊架的种类及其重要性解析
在管道工程和机械设备安装领域，刚性支吊架的种类多样，用途广泛。正确选择和应用不同类型的刚性支吊架，可以有效保证管道系统的安全性和稳定性，防止设备因振动、热胀冷缩或外部力而损坏。本文将系统介绍刚性支吊架的种类，重点区分固定架、导向架、承重架的功能特点与应用场景，帮助相关工程人员科学选型。
一、刚性支吊架的定义及基本作用
刚性支吊架是用于管道或设备支撑和定位的金属构件，其主要作用是承受和传递管道载荷，保证设备位置的稳定。与柔性支吊架不同，刚性支吊架结构坚固，主要用于限制管道位移或承担较大载荷，防止管道产生过度变形。

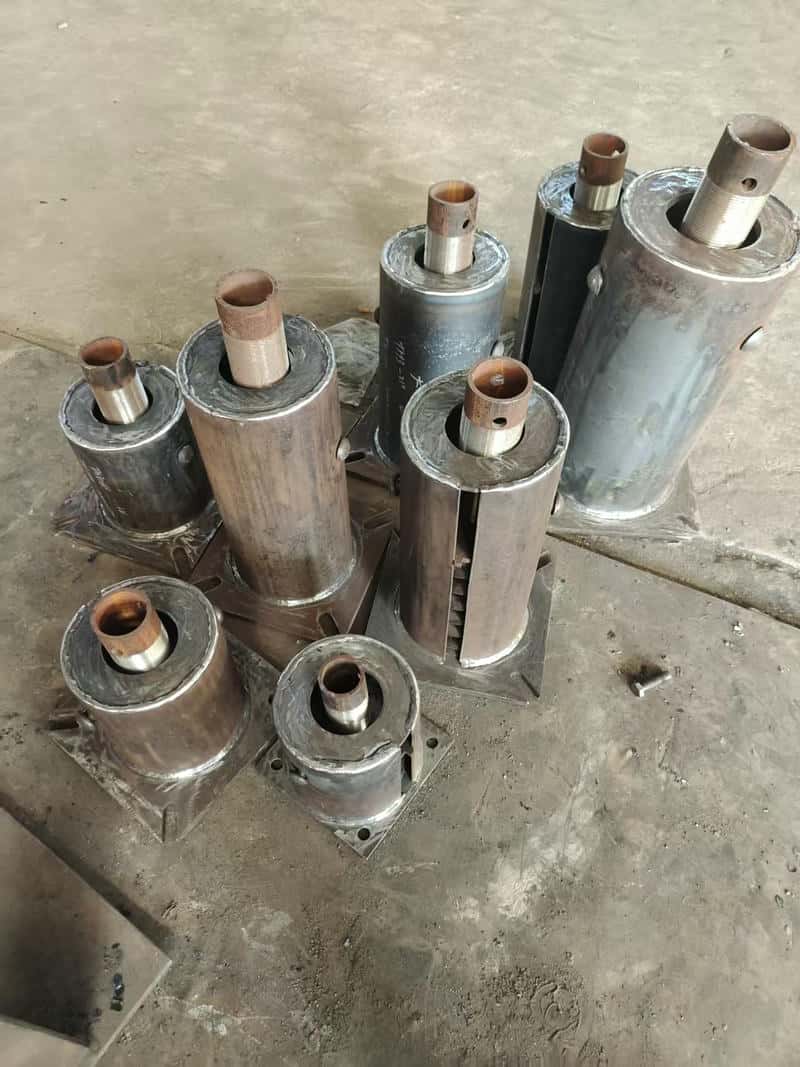

二、刚性支吊架的常见种类概述
根据功能和受力方式不同，刚性支吊架主要分为三大类：固定架、导向架和承重架。它们协调配合使用，可满足不同管道系统的安装需求。
1. 固定架
固定架是用来将管道固定在结构或设备上的支吊装置，赋予管道固定位置，防止多方向的位移。通常安装在管道起点、终点或重要节点处，限制管道的轴向和径向移动。
固定架的功能特点：
- 固定管道位置，避免因热膨胀、振动引起的偏移。
- 承受轴向力和侧向力，保证管道不受损坏。
- 结构刚性强，能够抵御较大外力。
应用场景：
常见于管道起点固定、设备出入口、支撑结构节点等位置，尤其适合高温高压管道系统。
2. 导向架
导向架主要作用是引导管道沿规定方向自由移动，同时限制管道径向或侧向位移。它通常配合补偿器使用，控制管道热胀冷缩时的移动方向。
导向架的功能特点：
- 允许管道沿轴线方向移动。
- 限制横向和垂直方向的位移。
- 保证管道运动方向一致，减少系统应力。
应用场景：
适用于大型管道系统中，需要控制热膨胀运动方向的部位，常见于桥架、管廊及大型机械管道布置。

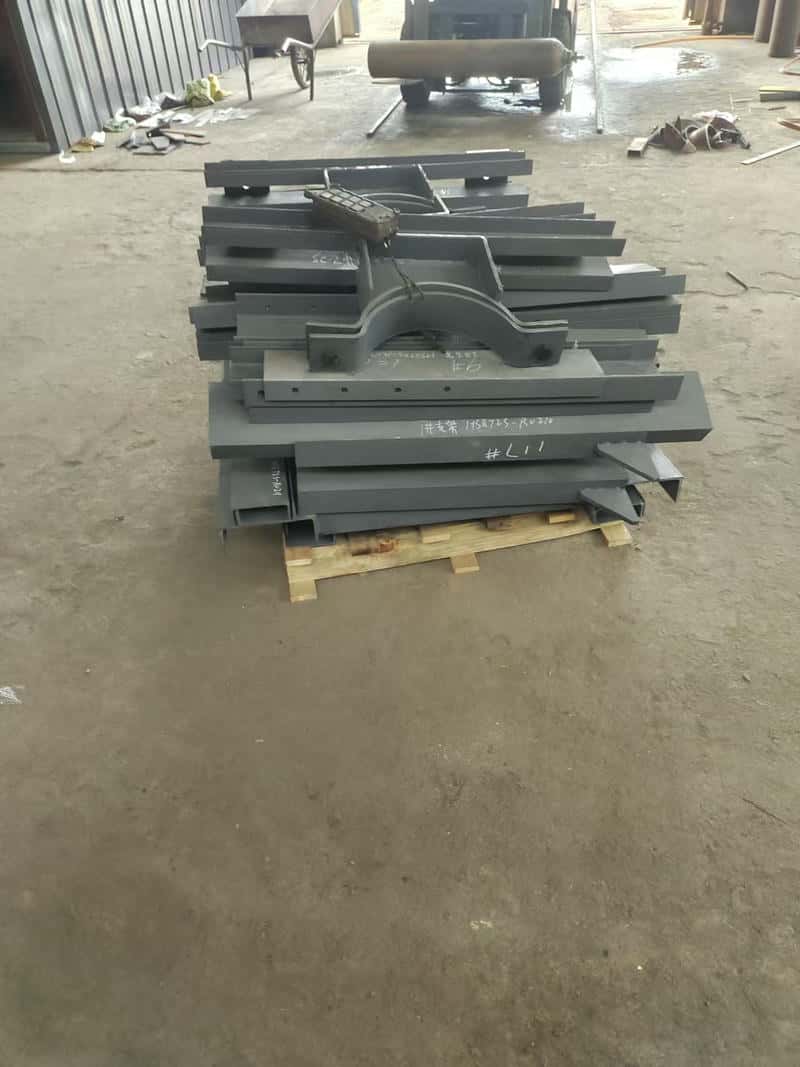

3. 承重架
承重架负责承载管道的自重及介质重力，分担管道竖向载荷。它为管道提供竖直方向的支撑，防止管道因重力产生弯曲或变形。
承重架的功能特点：
- 支撑管道重量，防止管道悬空或悬垂。
- 减少管道下垂和软化风险。
- 可设计为可调节式，便于安装调整高度。
应用场景：
多用于长距离水平或倾斜管道段，仓库、工厂生产线及地下管网。
三、刚性支吊架的结构设计要点
设计刚性支吊架时，应根据不同种类的功能要求进行合理结构设计，确保其性能达到最佳。
1. 材质选择
应选择优质碳钢、不锈钢或合金钢，具备良好的强度和耐腐蚀性能。同时根据使用环境选择防腐涂层或热镀锌处理。
2. 受力计算
需准确计算管道载荷（自重、介质重量、附加载荷等），确定支吊架受力承载能力，避免结构失效。
3. 结构刚度
固定架尤其需要高刚度设计，稳固管道位置；导向架则兼顾刚度和灵活性，允许一定方向移动；承重架强调承载能力和高度调节。
4. 安装方便性
设计时应考虑安装条件，支吊架结构应便于现场施工及维护。
四、刚性支吊架的选择原则
不同管道系统因功能和环境差异，需合理选择刚性支吊架种类：
- 管道位置与功能分析：明确管道需限制位移还是承重。
- 载荷类型：分析管道自重、热膨胀力、介质重量及外部力。
- 环境条件：如温度、腐蚀性介质影响材料选择。
- 维护与调节需求：某些承重架需可调节设计以适应管道变形。
五、刚性支吊架的实际应用案例
案例一：大型化工厂固定架应用
某化工厂管道系统设计中，采用高强度固定架固定关键节点，防止管道因热胀冷缩产生错位，保障生产安全。
案例二：电厂导向架协同补偿器使用
在电厂蒸汽管道中，导向架配合补偿器使用，引导管道沿预定方向热胀冷缩，防止设备疲劳损坏。
案例三：市政工程承重架支持长距离管道
地铁施工中应用承重架，支持长距离水平管道，保证管道无悬垂现象，维护整体结构安全。
六、刚性支吊架的安装与维护建议
安装建议：
- 根据设计图纸严格定位安装，确保功能发挥。
- 使用合适的紧固件和防腐措施。
- 安装后进行载荷检测，确认承重能力。
维护建议：
- 定期检查支吊架紧固状态，防止松动及腐蚀。
- 监测管道位移及支吊架变形情况。
- 针对易损部位及时更换或维修。
七、总结刚性支吊架种类选择的关键点
理解刚性支吊架的种类——固定架、导向架与承重架，是保障管道系统稳定运行的前提。各类型支吊架具备不同功能，科学选型能有效减少管道异常变形和事故风险，提高工程安全性。结合实际工程需求，注重材料、受力和安装细节，才能发挥刚性支吊架的最佳效果。
随着工业系统复杂度提升，刚性支吊架的设计和应用也趋向多样化和精细化。希望本篇内容能帮助行业人士全面掌握刚性支吊架的种类与应用，提升管道工程项目的质量与安全水平。
