管道导向支架安装间距的重要性
管道导向支架安装间距是设计和施工过程中必须严谨把控的关键参数，它直接关系到管道系统的稳定性和安全性。合理的安装间距不仅能够有效支撑管道重量，防止管道变形，还能保障热胀冷缩过程中管道的自由运动，减少应力集中，延长管道的使用寿命。
在实际工程中，确定管道导向支架安装间距时，需要结合管道的材质、直径、工作介质的温度和压力以及环境条件等多种因素，综合进行科学计算和合理布局，确保支架的功能发挥和结构安全。同时，遵循国家相关规范和行业标准是基本前提。

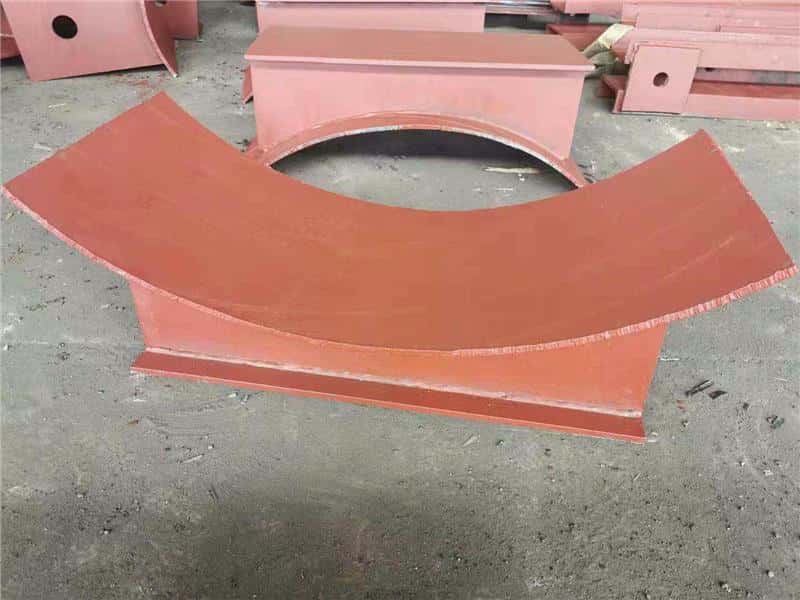

管道导向支架的作用与分类
管道导向支架主要用于限制管道的轴向位移，确保管道沿预定方向平稳运行，并在一定范围内允许管道的热膨胀。通常，管道系统配备导向支架以控制管道的运动轨迹，防止管道因过度变形导致泄漏或损坏。

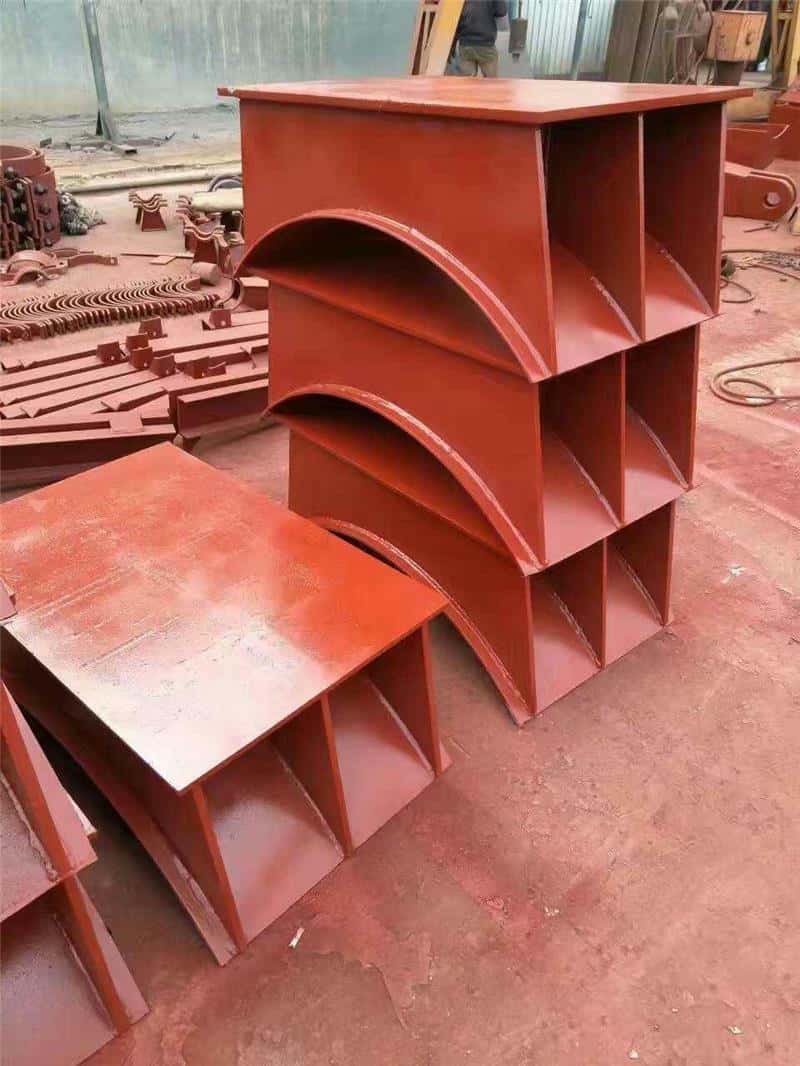

导向支架主要分为固定支架、滑动支架和限制支架等类型。不同类型的支架在安装间距计算中具有不同的设计要求，具体选择应根据管道系统的功能及荷载特性决定。
管道导向支架安装间距的计算依据
确定导向支架安装间距时，首先需参考行业规范和设计手册。常用的参考文件包括《工业管道设计规范》、《管道工程施工及验收规范》等，这些规范规定了不同材质、直径及工况下管道的最大跨度和支撑间距。
具体计算时，应考虑以下影响因素：
- 管道材质和厚度：不同材质和厚度的管道刚度不同，影响其承载能力和变形特性。
- 管道外径：管径越大，支架间距通常应减小以防止管道下垂过度。
- 介质温度和压力：高温高压管道因热胀冷缩影响显著，设计时需充分预留变形空间和调整支架布局。
- 管道内介质密度和流速：影响管道载荷，进而影响支架承载需求。
- 安装环境：如海洋环境、地震带等需考虑特殊荷载影响。
常用计算方法与公式
常见的管道导向支架安装间距计算方法主要基于管道的挠度和应力限值，对支架跨度进行限制。以下为简要计算流程：
- 确定管道类型与规格参数（材质、直径、壁厚等）。
- 计算管道自重和介质负荷合成的总荷载。
- 根据材料力学计算允许挠度和应力限值。
- 利用弹性力学中的梁弯曲理论，计算最大允许支架间距。
具体公式示例：
管道最大允许挠度 δmax，通常规定为管径的1/200到1/300。根据均匀载荷简支梁公式：
δ = (5wL4)/(384EI)
式中：
w为单位长度载荷（N/m）；
L为支架间距（m）；
E为材料弹性模量（Pa）；
I为管道截面惯性矩（m4）。
设定允许挠度后，反推L的最大值即为合适的安装间距。
结合规范推荐的支架间距范围
根据国内外相关设计规范，管道导向支架安装间距一般推荐范围如下：
| 管道外径（mm） | 碳钢/不锈钢支架间距（m） | 合金钢支架间距（m） |
|---|---|---|
| ≤50 | 3.0 – 4.0 | 4.0 – 5.0 |
| 51 – 100 | 2.5 – 3.5 | 3.5 – 4.5 |
| 101 – 200 | 2.0 – 3.0 | 3.0 – 4.0 |
| 201 – 300 | 1.5 – 2.5 | 2.5 – 3.5 |
| >300 | 1.0 – 2.0 | 2.0 – 3.0 |
此表数据为一般工程参考值，具体设计应结合项目特点和荷载情况调整。
管道导向支架的布局原则
管道导向支架的布局应遵循以下原则：
- 固定定位支架应设置在管道起点和终点：保证管道不发生整体移动。
- 导向支架应均匀分布：防止局部载荷过大，保证管道稳定。
- 考虑管道热胀冷缩：支架位置需预留热变形空间，避免管道因约束过紧而产生过大应力。
- 避开设备连接处和受力集中区：减少管道局部应力.
- 充分考虑管道与其他结构的空间协调：确保安装便捷与后期维护。
实际案例解析
以某石化厂200mm直径碳钢管道为例，工作温度150摄氏度，计算需考虑管道热膨胀影响。根据公式和规范，管道允许最大挠度设为管径的1/250，即0.8mm。通过受载计算及挠度分析，确定支架安装间距为2.3米。实际布置中，管道每隔2米设一导向支架，保证了管道在热胀冷缩作用下位移受控，避免了管道变形和密封不良等问题。
提升管道系统安全性的其他建议
除了合理确定管道导向支架安装间距，应同时关注下列要点以提升整体管道系统的安全性：
- 选择质量可靠的支架材料及制造商，确保支架本身的承载能力和耐腐蚀性能。
- 施工时严格按照设计图纸安装，确保支架位置和固定方式符合规范要求。
- 定期检查支架与管道连接情况，发现松动或损坏及时维护。
- 配合弹簧支吊架等附件，充分考虑管道动态行为，保障系统稳定。
- 采用科学的管道固定和补偿系统设计，减少因温度变化带来的机械应力。
总结
正确确定管道导向支架安装间距是确保管道系统安全与稳定运行的基础工作。通过对管道材质、规格及工况条件的深入分析，结合规范指导和科学计算，可以合理规划支架间距，优化管道布局，提升工程质量。遵循安装规范和设计原则，不仅降低管道系统故障风险，还能显著延长设备寿命，节约维护成本。
在未来的管道工程设计和施工中，建议结合先进的管道支撑技术与智能监测手段，不断优化管道支架配置方案，实现安全、经济和高效的管道系统管理。
