吸水喇叭口设计计算的重要性
吸水喇叭口设计计算是确保水力系统高效运行的关键环节。在水泵和取水工程中，喇叭口的口径、流速和吸入性能直接影响系统的稳定性和效率。合理的设计能避免气蚀、减少能耗，并保证吸水流量的稳定性。本文围绕吸水喇叭口设计计算这一长尾关键词，从理论和实践两个方面详细解析相关影响因素及其计算方法。

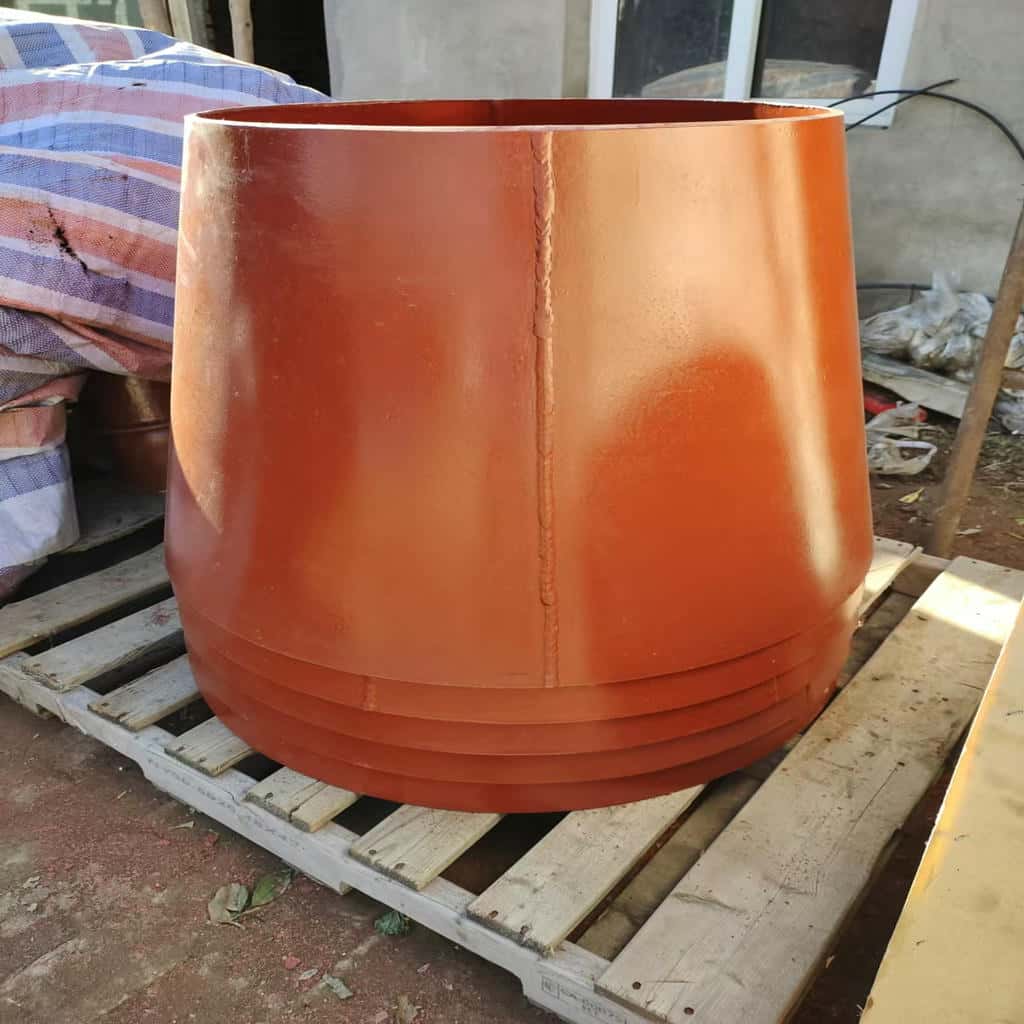

吸水喇叭口的基本结构与功能
吸水喇叭口通常呈喇叭形，安装于吸水管口或机组吸入口。其主要功能是引导水流顺畅进入设备，避免涡流和气泡产生。喇叭口的结构设计涉及口径选择、扩口角度和长度等参数，这些都必须根据现场工况和水力需求科学确定。
口径的作用及确定标准
吸水喇叭口的口径影响着流速和压力损失。过小的口径会导致流速过高，引发局部低压，增加气蚀风险；过大的口径则会占用过多空间，增加材料成本。确定合适口径通常需要遵循相关规范，如《水利水电工程设计规范》，结合流量和扬程要求，通过计算得出最优值。
流速对吸入性能的影响
流速是影响吸入性能的重要因素。合理的流速能够保证水流稳定进入泵或设备，避免气泡形成和流动紊乱。流速过快，不仅易产生气蚀现象，也可能对设备造成冲刷损害；流速过慢则可能导致管路沉积和效率降低。设计时应通过流体力学计算，控制在合理范围内。
吸水喇叭口设计计算方法
设计计算包括口径确定、流速计算及吸入性能评价。主要依据基本的流体力学原理和工程经验公式。
1. 喇叭口口径计算
口径D的计算通常依赖设计流量Q和流速v，关系式为：
Q = A × v = \frac{\pi D^2}{4} × v
其中A为喇叭口截面积。根据所需流量与限定的流速范围，确定合适的直径D。
2. 流速的合理范围确定
针对不同工况，设定水流流速的上下限。例如，一般吸水喇叭口流速宜控制在1.5~3.0 m/s范围内，既保证流量满足需求，又避免气蚀和杂质吸入。
3. 吸入性能的综合评价
吸入性能受口径和流速影响，还与管道布置、吸水深度及水体特性相关。设计时应结合NPSH（净正吸头）计算，确保泵运行时不会产生气蚀。同时考虑入口流态，避免产生死区或涡流。
吸水喇叭口设计中的关键参数解析
设计过程中应关注以下关键参数：
- 喇叭口扩口角度：一般取15°~20°，角度过大易产生涡流，过小则导致结构尺寸增大。
- 喇叭口长度：长度越长，流动过度越平稳，但材料消耗增加，一般控制在口径的3倍以内。
- 材料与表面处理：选用耐腐蚀材料，表面光滑减少流动阻力。
常见问题与解决方案
气蚀现象的防治
气蚀是吸水喇叭口设计中最需避免的问题。设计计算时应保证入口压力不低于水的蒸汽压力，通过合理口径和流速设计降低局部负压，结合增加净正吸头措施减少风险。
流动不稳定和噪声
引起噪声和振动的主要原因是流动紊乱。通过优化喇叭口曲线和减少急剧变径，可以显著改善吸入流场的稳定性。
淤积和阻塞问题
吸水口常因悬浮颗粒淤积造成性能下降。设计时应考虑流速控制、防护网以及定期维护计划。
设计实例分享：如何进行吸水喇叭口设计计算
以下以某水厂吸水系统为例，介绍具体设计计算流程：
- 确定设计流量：假定Q = 0.5 m³/s。
- 设定流速范围：选定流速v = 2 m/s。
- 计算口径：根据Q = \frac{\pi D^2}{4} × v，带入Q和v求解D，得D ≈ 0.564 m。
- 选择扩口角度和长度：扩口角度18°，长度取1.5 m。
- 验证NPSH条件，确保泵不会受气蚀影响。
- 通过仿真软件模拟水流场，调整结构细节。
通过上述计算和设计，确保设备运行安全稳定，吸入效率达到预期。
最新技术在吸水喇叭口设计中的应用
随着计算技术发展，CFD（计算流体动力学）模拟成为吸水喇叭口设计的重要手段。通过数字模拟可以直观分析流场变化，优化喇叭口形状，减少盲区和涡流现象。此外，新型复合材料的应用也提升了耐腐蚀和耐磨性能。
总结吸水喇叭口设计计算的核心要点
吸水喇叭口设计计算是确保水利设备稳定高效运行的关键环节。重点在于合理确定口径和控制流速，以优化吸入性能。结合流体力学理论和工程规范，设计应充分考虑气蚀预防、流动稳定性及结构经济性。同时，结合现代仿真技术和新材料应用，不断提升设计水平和系统可靠性。通过科学合理的设计计算，可以显著提升环境适应性和运行寿命，为相关领域工程提供坚实保障。
