风机进口风箱压损计算是风机系统设计中非常关键的一环，直接关系到风机选型是否合理、运行点是否稳定以及后续能耗是否可控。很多现场项目中，风机本体参数看起来满足要求，但实际投运后却出现风量不足、噪声偏大、振动升高或电机电流偏高的问题，根源往往就在于进口风箱、进风管段、弯头、过滤器和百叶等部件造成的系统阻力被低估。要想把问题前置到设计阶段，就必须用一套清晰、可落地的风机进口风箱压损计算方法，对局部阻力和沿程阻力进行合理估算，并结合设备布置条件完成校核。

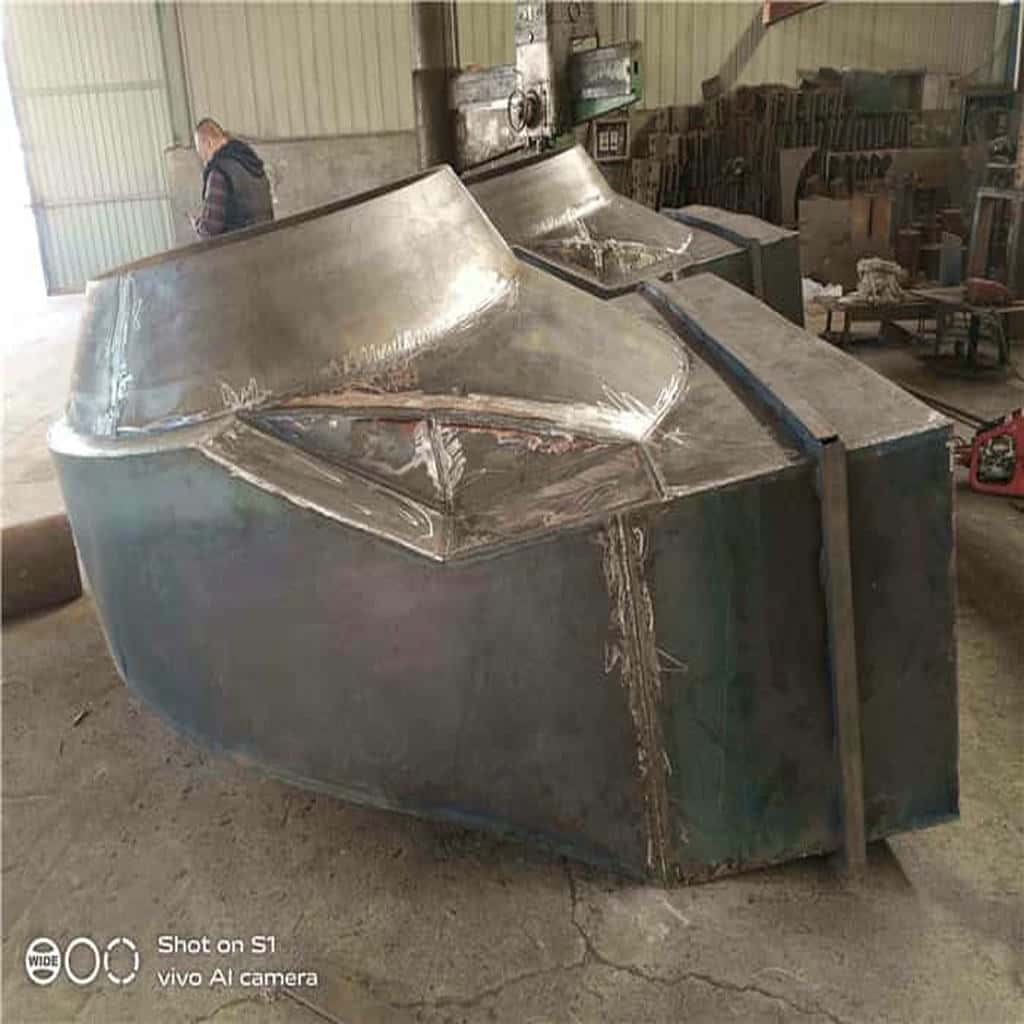

一、先理解风机进口风箱压损的构成

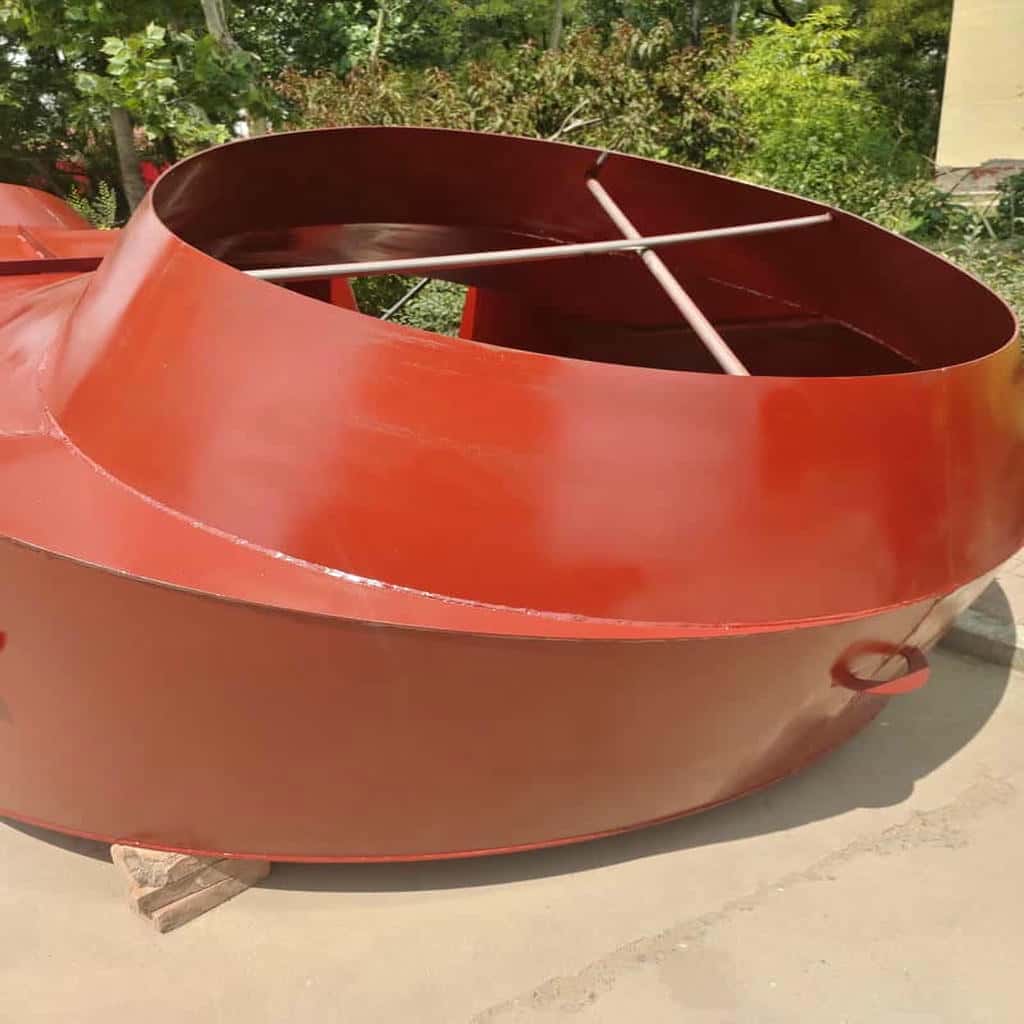

所谓风机进口风箱压损，通常不是单一部件产生的压力损失，而是风机入口到叶轮入口之间整段气流通道引起的总压力损失。它一般由以下几部分组成：进口风箱本体阻力、进出口过渡段阻力、局部构件阻力、过滤装置阻力、整流构件阻力以及必要时的附加安全裕量。对于工程计算而言，最常见的做法是把各个部件的压损拆开，最后累加得到系统总阻力，再据此判断风机静压余量是否足够。
如果只看风机铭牌参数而忽略进口风箱的压损，往往会出现两个问题：一是风机运行点偏离设计点，导致风量下降；二是为补偿损失而盲目提高风机转速或增大风机规格，最终造成投资和运行成本双重增加。因此，风机进口风箱压损计算不仅是设计环节的技术动作，也是能效管理的重要基础。
二、风机进口风箱压损计算的基本思路
工程上最常用的思路是先确定风量、流速和通道尺寸，再根据构件类型选取阻力系数，最后按压损公式进行汇总。核心公式可以简化为：
ΔP = ζ × ρ × v² ÷ 2
其中，ΔP表示压力损失，ζ表示局部阻力系数，ρ表示空气密度，v表示特征流速。这个公式适用于风箱入口、弯头、缩扩口、格栅、导流板、滤网等局部构件。对于直管段或长通道，则还要考虑沿程阻力，可按：
ΔP = λ × (L ÷ D) × ρ × v² ÷ 2
其中，λ为沿程阻力系数，L为长度，D为水力直径。对于进口风箱这种结构相对复杂的部件，实际计算时往往是局部阻力为主，沿程阻力为辅，尤其在箱体尺寸偏紧、内部转弯多、导流不顺的情况下，压损会明显升高。
三、计算前必须明确的基础参数
要让风机进口风箱压损计算更接近现场真实情况，以下参数必须先确认清楚：风量、空气密度、工作温度、风箱截面尺寸、内部流道形式、进风口数量、是否有过滤器、是否有百叶或消声构件、风机吸入口位置以及是否存在偏流。很多计算误差并不是公式错了，而是基础参数取值不准确。
- 风量：决定流速大小，流量越大，压损通常越高。
- 空气密度：受温度、海拔和湿度影响，密度变化会直接影响动压。
- 风箱截面：截面越小，平均流速越高，阻力往往越大。
- 内部构件：导流板、转角、滤网、消声片都会改变流场。
- 入口条件：进风是否顺畅，是否存在靠墙、贴顶、局部遮挡等情况。
如果项目处于高原地区或高温环境，空气密度修正尤其重要。因为相同风量下，密度降低会使动压变化，若仍按常温常压数据套算，容易低估实际工况下的系统表现。
四、风机进口风箱压损计算步骤
1. 先确定计算断面
通常把风机进口风箱入口、箱体内部主要流道以及风机吸入口作为计算对象。若风箱带有多个开口或多个进风方向，应分别分析每一路气流的局部损失，再进行叠加。对于不对称结构，还要重点关注偏流和涡流区域，因为这些区域往往是额外阻力的来源。
2. 计算特征流速
流速的取值建议按断面净面积进行计算，而不是简单按几何外形面积。公式为：v = Q ÷ A，其中Q为体积流量，A为有效流通面积。若风箱内有较大面积的滤网或百叶，应按实际开孔率修正有效面积，否则流速会被低估，压损也会被低估。
3. 确定各局部阻力系数
不同构件的阻力系数差异较大。例如，入口锐边、急转弯、突扩突缩、三通分流、滤网堵塞等，都会显著增加ζ值。工程设计中可参考经验数据、标准手册或供应商测试资料。如果没有实测数据，可采用保守估算原则，给系统留出一定裕量。
4. 分项求和
把风箱入口损失、内部导流损失、过滤装置损失、连接过渡段损失等分别计算后求和，再加入适当修正系数。修正系数通常用于覆盖加工偏差、安装误差、积灰堵塞和流场不均匀等影响，但不宜过大，以免造成风机过选。
5. 与风机余压进行比对
最终得到的总压损应与风机可用静压进行比对，确保风机在设计风量下仍有足够余量。如果压损接近风机能力上限，建议通过优化风箱结构、增大截面、减少急转弯或降低局部构件阻力来改善，而不是仅靠提高转速解决。
五、一个便于落地的简化计算示例
假设某项目风量为12000 m³/h，折算为3.33 m³/s，进口风箱有效面积为1.2 m²，则平均流速约为2.78 m/s。若进口百叶、导流板、缩口和内部转弯等构件合计阻力系数取2.8，空气密度按1.2 kg/m³计，则局部压损约为：
ΔP = 2.8 × 1.2 × 2.78² ÷ 2 ≈ 13 Pa
如果再叠加过滤器初阻力20 Pa、风箱内部过渡段阻力10 Pa，以及安装偏差和积灰裕量15 Pa，那么进口侧总压损就可能达到58 Pa左右。这个数值看似不大，但如果风机系统本身余压有限，几十帕的偏差就足以影响运行点。尤其在多台并联、变频控制或长时间连续运行的工况下，压损积累带来的能耗差异会更加明显。
六、哪些因素最容易让计算结果失真
风机进口风箱压损计算之所以在现场经常出现偏差，主要是因为以下几个因素容易被忽略：
- 忽略滤网积灰：滤网初阻力和运行阻力差距很大，若不考虑堵塞趋势，后期压损会明显上升。
- 忽略偏流：风箱内部流场不均匀时，局部速度峰值会远高于平均流速。
- 忽略安装条件：靠墙、靠梁、局部遮挡都会改变进风形态。
- 只算理论面积：未扣除构件遮挡和有效开孔率，导致流速偏低。
- 低估过渡段损失：突然扩张或突然收缩带来的损失常常被简化掉。
对于复杂项目，建议在初步计算后再做一次校核，必要时结合现场照片、风道布置图和厂商数据进行交叉验证，避免单纯依靠经验值下结论。
七、提高计算准确性的实用建议
想让风机进口风箱压损计算更接近实际，最好从设计、制造和运维三个层面同步优化。设计阶段尽量保证风箱截面平缓变化，减少急转弯和突变截面；制造阶段要控制焊接毛刺、错边和漏风；运维阶段要定期检查滤网、百叶和内部积灰情况，防止压损持续增加。
另外，以下做法也很有效：一是尽量让风机进口前保留足够的直线稳定段，减少旋涡干扰；二是对于多入口风箱，应尽可能均衡各支路阻力，避免单侧偏流；三是大流量系统可优先采用低阻力构件，如大曲率导流板、低阻百叶和高开孔率滤材；四是对关键项目保留测试口，便于后续实测验证。
八、从系统角度看压损，不要只盯着单个部件
很多工程人员在做风机进口风箱压损计算时，习惯把注意力集中在某一个构件上，比如只关注滤网阻力或只关注弯头损失。实际上，真正影响风机性能的往往是整个入口系统的组合效应。一个看似阻力不大的结构，如果和另一个构件叠加后形成不良流场，最终压损可能远超单件叠加值。尤其在风箱内部存在分流、汇流、转角和截面突变时，流线会发生复杂变化，局部涡流会放大能量损失。
因此，系统阻力估算不能只做“点状计算”，而要站在气流路径的角度去分析：空气从哪里进入，经过哪些构件，在哪些位置发生速度突变，哪些区域最容易形成回流，最终如何进入风机吸入口。这个思路比单独背公式更重要，也更接近工程实际。
九、现场校核与调试建议
如果项目已经安装完成，仍然可以通过现场测量对风机进口风箱压损计算结果进行校核。常用方法包括在风箱前后布置测压点，测量静压差；通过风量测试核对设计工况；观察风机运行电流、噪声和振动变化；检查滤网、百叶和导流板的压差变化。若实测压损明显高于设计值，应重点排查是否存在堵塞、安装偏斜、局部变形或未预见的节流件。
在调试阶段，建议按照“先低负荷、后逐步提升”的方式运行，并记录不同风量下的压力变化曲线。这样不仅能验证计算结果，还能为后续维护提供基线数据。一旦出现性能衰减，就能迅速判断是系统阻力上升还是风机本体性能变化。
十、常见问题答疑
为什么同样的风量，不同项目压损差别很大？
因为风箱结构、进风方式、构件阻力和安装条件不同，流场差异会很明显。即使风量一样，只要有效面积不同，流速不同，压损就会显著变化。
风箱压损计算是否必须非常精确？
对于一般方案比选和初设阶段，计算结果应保持合理精度即可；对于选型定案、节能改造和高价值项目，建议尽量接近实测条件，必要时增加安全裕量。
能否直接套用经验值？
经验值可以作为初步参考，但不适合复杂系统。尤其当风机进口风箱存在多入口、变截面、滤网和急弯时，最好做分项核算，避免过度简化。
十一、可直接使用的计算检查清单
- 是否已明确风量、温度和空气密度。
- 是否已确认风箱有效流通面积。
- 是否统计了所有局部构件阻力。
- 是否考虑了滤网初阻和运行阻力。
- 是否评估了偏流、回流和安装偏差。
- 是否与风机余压能力完成比对。
- 是否预留后续堵塞和维护裕量。
把这份清单用在设计评审和施工复核中，能有效减少遗漏，也能提升风机系统一次调试成功率。
风机进口风箱压损计算并不是简单套一个公式，而是对系统阻力、流场状态和实际工况的综合判断。只要把风量、面积、流速、局部阻力系数和安装条件逐项拆开分析，再结合现场校核，就能较为准确地估算进口风箱压损，为风机选型、节能优化和运行稳定性提供可靠依据。对工程项目来说，前期多花一点时间把阻力算清楚，后期就能少走很多弯路，也更容易实现低噪声、低能耗和稳定送风的目标。
