本文系统介绍工业设备排污孔的设计标准与布置原则，涵盖选址、尺寸、阀门、材料、密封、防腐、安全操作及验收维护要点。
工业设备中的排污孔是排出积液、沉积物、冷凝水和清洗残留物的重要结构。合理设置排污孔，可以减少设备内部杂质堆积，降低腐蚀、堵塞和介质污染风险，同时为检修、清洗及定期维护提供便利。因此，在进行设备设计或改造时，应根据介质特性、设备形状、运行压力和排放方式，对排污孔进行系统规划。
排污孔设计不能只关注开孔尺寸，还需要综合考虑安装位置、排放方向、密封形式、操作空间、耐腐蚀性能和后续检修条件。一个符合工艺需求的排污孔，应当能够顺利排空目标区域，避免形成新的积液死角，并确保操作人员在开启、关闭和维护过程中处于可控的安全环境。
排污孔的功能与设计目标
排污孔主要用于排放设备底部或低点位置积聚的液体与固体杂质。在储罐、换热器、过滤器、管道、反应设备以及其他工业装置中，介质经过长期运行后，可能产生沉淀、铁锈、焊渣、结晶物和冷凝液。如果缺少有效的排放结构，这些物质会影响有效容积、传热效率和流体质量，严重时还会造成局部腐蚀、阀门堵塞或设备异常振动。
设计排污结构的首要目标是实现充分排净。设备底部应根据内部几何形状设置合理的坡度或导流面，使液体和沉积物自然汇集到排放点。对于存在多个低点的设备，不能简单地只设置一个排放口，而应结合设备尺寸、内部构件和介质流向判断是否需要分区排放。
明确排放对象和运行工况
设计前应明确需要排出的物质类型，包括清水、油品、酸碱液、含固体颗粒介质、含尘冷凝液或高温流体等。不同介质对排污孔的口径、阀门结构、密封材料和排放管线要求不同。还应记录正常工作压力、设计压力、工作温度、设计温度以及可能出现的压力波动，避免将低压排放结构用于不适合的工况。
如果排放物具有易燃、易爆、有毒、腐蚀或高温特性，排放路径必须纳入整体安全设计。排放端不宜直接朝向人员通道、设备电气接口或高温表面，必要时应连接至密闭收集系统、回收管线或专用处理设施，防止泄漏物扩散到作业区域。
排污孔的选址与布置原则
排污孔通常应设置在设备内部的最低点或最容易汇集杂质的位置。对于圆筒形卧式设备，应关注筒体底部的纵向低点；对于立式容器，应结合底封头形状确定排放中心或偏心位置；对于带有盘管、支撑件、搅拌器和内置滤网的设备，还要确认内部构件不会阻挡排放通道。
排污孔周围应保留足够的操作和检修空间。即使设备本体上的位置能够实现排放，如果阀门被支架、保温层、平台或相邻管线遮挡，也会增加日常操作难度。布置时应确保操作人员能够清晰观察阀门状态，并能使用规定的工具完成拆装、紧固和泄漏检查。
避免形成排放死角
排污孔与设备底部之间应尽量采用平滑过渡，减少突然缩径、直角转弯和局部凹槽。排放接管如果伸入设备内部过长，可能造成残液滞留；如果过短或安装方向不合理，也可能无法有效带走沉积物。对于含颗粒或易结晶介质，应重点核查通道是否存在堵塞风险，并预留冲洗、疏通或拆卸条件。
多台设备共用排放管线时，应避免不同压力等级或不同性质介质相互串流。必要时可以采用独立阀门、止回措施、盲板隔离或可视化排放点。排放管线应设置适当坡度，减少液袋和气囊，避免停机后残液长期滞留在管道内。

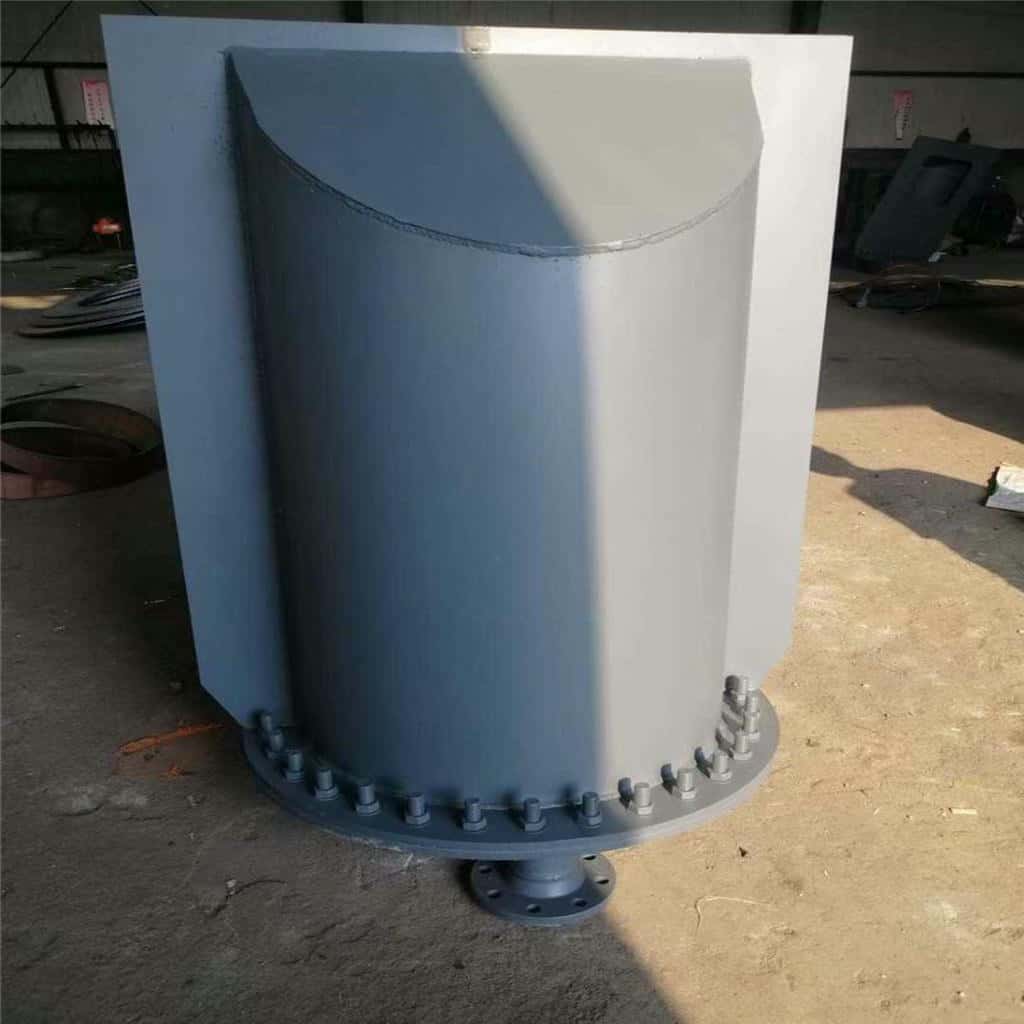

排污孔尺寸和结构设计要求
排污孔的公称尺寸应根据排放介质黏度、固体颗粒大小、预计排放时间和下游管线能力确定。尺寸过小容易导致沉积物堵塞，尺寸过大则可能增加设备开孔补强、阀门重量和制造成本。对于普通液体，设计人员可以结合设备容积和排空时间进行计算；对于含颗粒、纤维或结晶介质，应优先考虑通过能力和清理便利性。
排污孔与外接管道的连接形式应与设备压力等级、制造工艺和检修要求相匹配。常见形式包括法兰连接、焊接连接和螺纹连接。高温、高压、强腐蚀或存在振动的设备，通常需要优先考虑可靠性更高、便于控制和检验的连接方案。螺纹连接应谨慎用于可能产生腐蚀、热循环或机械冲击的场合。
阀门与辅助结构
排污孔外侧通常需要设置切断阀。阀门类型应根据介质特性和排放频率选择，例如含固体颗粒的介质需要关注阀腔积料和启闭阻力，腐蚀性介质需要关注阀体、阀杆和密封件的耐受性。对于重要设备或危险介质，可以根据风险评估设置双阀隔离、放空点、泄压措施或可拆卸短节。
排污阀下游应考虑排放方向和收集方式。开放式排放应设置防飞溅措施和接液设施，密闭排放则应确认管线能够承受可能的压力、温度与化学作用。阀门手柄或执行机构不能被保温层完全覆盖，也不应处于容易受到碰撞的位置。对于大型设备，可增加支撑、导向和防护结构，减少接管重量对设备壳体造成的附加载荷。
材料选择、密封与防腐处理
排污孔材料应与设备本体、内部介质和外部环境相容。选择时不仅要看常温下的耐腐蚀性，还要评估温度变化、浓度变化、冲刷磨损、应力腐蚀和焊接热影响等因素。碳钢、不锈钢、合金材料、衬里材料或非金属组件的应用范围不同，不能仅凭价格或单一材料名称作出决定。
密封件是排污孔长期稳定运行的关键部件。密封材料需要适应工作温度、介质化学性质和启闭频率，并与法兰形式、压紧力及表面粗糙度相匹配。对于频繁操作的排污阀，应定期检查填料和垫片的老化、变形及渗漏情况。发现密封性能下降时，不宜通过过度拧紧的方式长期补偿，以免损伤阀杆、法兰或设备接管。
焊接、补强和表面处理
设备开设排污孔后，局部结构会出现应力变化，因此应按照设备设计文件对开孔补强、焊缝质量和无损检测进行确认。接管与壳体连接处应避免明显错边、咬边、未焊透和夹渣等缺陷。对于承压设备，排污孔的制造和检验应由具备相应能力的单位按照适用法规、标准及设计文件执行。
在潮湿、盐雾或化学腐蚀环境中，排污孔外表面还应采取合适的防腐和防护措施。涂层施工前应做好除锈、清洁和表面处理，法兰密封面、阀杆等功能表面则应避免被不适用的涂料覆盖。若设备采用保温结构，应妥善处理排污孔周边的防水和可拆卸保温，防止雨水进入后造成缝隙腐蚀。
排污孔的安全操作与维护
排污孔操作前，应先确认设备压力、温度和内部介质状态。禁止在未确认安全隔离、未完成泄压或介质性质不明的情况下直接开启阀门。对于高温、腐蚀性或有毒介质，应按照作业许可要求佩戴防护用品，并设置警戒区域、接液容器和必要的通风措施。
开启排污阀时应缓慢操作，观察排放物的颜色、气味、流量和压力变化。如果出现剧烈喷溅、异常振动、堵塞、异味或压力快速变化，应立即停止操作并按照现场应急程序处理。排放结束后，应确认阀门完全关闭、下游管线无持续泄漏，必要时对阀门出口进行封闭或加装防护帽。
建立周期性检查制度
日常检查应包括排污孔本体、接管焊缝、法兰连接、阀门填料、密封面、支撑件和排放管线。检查人员应关注锈蚀、结晶、冲刷减薄、变形、松动和渗漏迹象。对于经常排放含固体物料的设备，应记录排放频率和堵塞情况，以便判断口径是否合理或是否需要增加冲洗结构。
维护记录应注明检查日期、设备编号、介质类型、排放状态、异常现象和处理结果。若排污孔发生反复堵塞，不应只依赖人工疏通，还应从介质沉降、设备坡度、排放管线布置和过滤措施等方面查找根因。必要时可通过改进底部结构、调整阀门形式或优化排放流程解决问题。
设计验收与运行管理建议
排污孔安装完成后，应核对设计图纸、设备铭牌、阀门规格、材料证明和检验记录，确认实际位置、方向、尺寸及压力等级符合设计要求。承压设备还应结合相关试验、检验和验收程序，检查连接部位的严密性与结构完整性。验收时不要只看外观，还应验证阀门操作空间、排放去向和检修可达性。
企业可以为每个排污孔建立唯一编号，并将其纳入设备台账、巡检路线和检维修计划。对于危险介质排放点，应在现场设置清晰的介质标识、流向标识和操作警示，避免误开、错接或将排放物引入不相容系统。新设备投用前，还应组织操作人员了解排放流程、个人防护要求和异常情况处理方法。
总体而言，排污孔设计应服务于设备安全、稳定运行和全生命周期维护，而不是仅作为附属开孔处理。只有将工艺需求、结构强度、材料耐受性、排放环保要求和人员操作安全统一考虑，才能形成真正实用的设计方案。对于涉及压力、危险化学品或特殊工况的工业设备，最终方案还应由具备相应资质的设计、制造和检验人员进行审核确认。
