本文围绕管道支吊架安装规范及施工要点，系统讲解图纸审核、定位放线、间距控制、焊接防腐、保温与抗震要求，帮助提升施工质量与运行安全。
在建筑机电、工业装置和给排水系统中，管道支吊架是保证管线稳定运行的基础构件。它不仅承担管道自重、介质重量和附加载荷，还直接影响管道的受力状态、振动控制和后期维护效率。对于施工人员来说，管道支吊架安装是否规范，往往决定了整条管线能否长期安全、平稳地工作。
一套合理的管道支吊架系统，不能只看“能不能吊住”，更要关注受力传递是否清晰、冷热伸缩是否释放顺畅、保温层和防腐层是否完整，以及与阀门、设备接口、转弯处等关键部位是否协调。很多渗漏、异响、位移超标甚至设备损坏问题，表面看是管道本身故障，根源却常常出在管道支吊架布置和安装细节上。
一、施工前的图纸审核与材料准备
正式安装前，首先要对管道专业图纸、建筑结构图和相关节点详图进行联合审核。重点核对管道标高、走向、坡度、设备接口位置以及管道支吊架的布置点位，避免因专业碰撞导致返工。尤其在综合管廊、设备层和吊顶内施工时，必须提前确认梁、板、墙体的可锚固位置，防止后续出现支吊点偏移或受力不足的问题。
材料准备方面，应核对型钢、吊杆、膨胀螺栓、锚栓、抱箍、管卡、焊条、防腐涂料等材料规格是否满足设计要求。管道支吊架所用钢材应具有合格材质证明，焊接材料应与母材相匹配，紧固件应具备足够强度和耐腐蚀性能。对于有保温层的管道，还应提前准备垫木、隔热块或专用保温管托，避免支吊架直接压坏保温层。
1. 图纸深化与节点复核
施工班组在放样前，应结合现场实际对节点进行深化。比如，靠近泵、风机、换热器等设备的管道，往往需要设置独立的固定支架或减振支吊架；靠近补偿器、伸缩节的位置，则要重新校核管道支吊架的约束方式，避免把热胀冷缩产生的位移“锁死”。这些细节若不提前处理，后期极易产生应力集中，影响管线寿命。
二、管道支吊架的定位、放线与间距控制
管道支吊架安装的第一步是准确定位。施工时应根据设计标高和中心线进行放线，必要时使用激光水平仪、全站仪或墨线进行复核，确保支吊点位置准确、标高一致。对成排管线而言，还应注意横平竖直、排列整齐，避免出现视觉上“高低不平”的问题，同时也要避免相互干涉。
间距控制是管道支吊架施工中的核心内容。间距过大，管道挠度增加，容易产生振动和积液；间距过小，则会增加材料成本并影响检修空间。实际施工中，应结合管径、材质、介质温度、管道充液情况以及是否保温等因素确定支吊点间距。对于大口径、重介质或高温管道，支吊架间距通常应适当缩小，并在弯头、三通、阀门和设备接口附近增加附加支撑。
1. 固定点、导向点与滑动点的区分
管道支吊架不能一概而论，必须区分固定支架、导向支架和滑动支架。固定支架用于限制管道在特定方向的位移，常布置在系统关键节点；导向支架主要控制管道横向偏移，保证位移方向可控；滑动支架则允许管道沿轴向自由伸缩，适合热力管道和长距离输送管道。若三者混用或布置错误，轻则导致噪声和摩擦，重则引发管道拉裂、接口松脱。
三、不同类型管道支吊架的安装规范
不同管道系统对管道支吊架的要求并不相同。给排水管道更关注坡度、排气和排水顺畅；消防管道更关注可靠性与抗震性能；暖通空调管道更关注振动控制和保温完整性；工艺管道则更关注温度变化和介质安全。因此，安装时必须根据用途选择合适的支吊架形式，而不是用一种做法通用于所有系统。
对于钢管类管道，常采用型钢托架、吊杆加抱箍或焊接支架；对于有防腐要求的管道，应尽量减少现场破坏镀锌层或涂层的情况；对于非金属管道，如UPVC、PPR等，应设置专用管卡和柔性隔离垫，避免局部受压变形。对保温管道而言，管道支吊架与管体之间应设置隔热垫块或保温管托，防止形成冷桥和热桥，影响系统能效。
1. 焊接支架的施工控制
焊接支架是常见做法，但也是问题高发环节。焊接前应清理焊口附近的油污、锈蚀和涂层，确保焊缝成形良好、熔合充分。焊接后要清除焊渣并补做防腐，严禁未处理就直接封闭。尤其是安装在结构表面或设备附近的管道支吊架，更要严格控制焊接质量，避免出现虚焊、咬边和热影响区损伤。
2. 螺栓连接与预埋件安装
当采用膨胀螺栓、化学锚栓或预埋钢板连接时，应核对混凝土强度、锚固深度和边距要求。钻孔位置必须避开钢筋密集区域，严禁随意扩大孔径。紧固时应按规定扭矩拧紧，防止因预紧力不足导致松动。对于重量较大的管道支吊架，建议在安装后进行二次复检，确认无位移、无开裂、无松动现象。
四、焊接、紧固与防腐处理要点
管道支吊架的耐久性，往往取决于细节处理是否到位。焊接完成后，应及时对焊缝及周边区域进行除锈、补漆或重新做防腐层，特别是在潮湿环境、地下室、冷凝水较多的区域，更要重视防锈措施。若支吊架长期锈蚀，不仅影响外观，还会降低承载能力，埋下安全隐患。

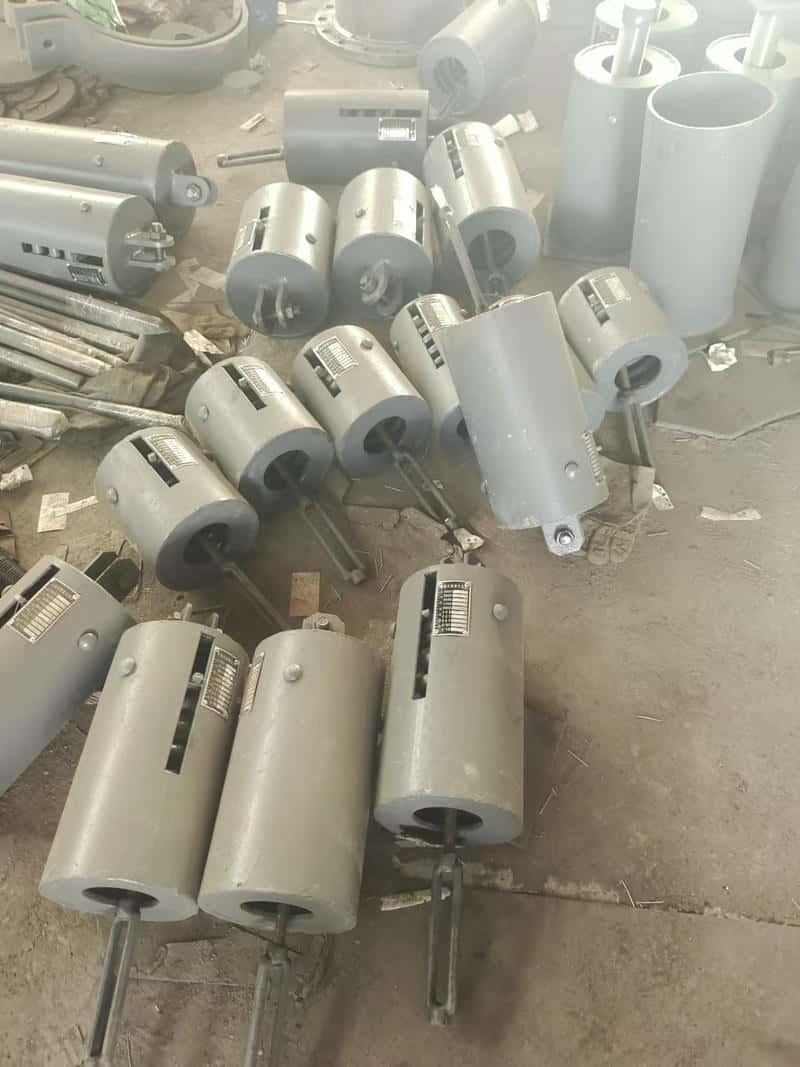

紧固件安装时要防止过紧或过松。过紧可能压伤管道外壁、破坏保温层，过松则会在运行中产生晃动和噪声。对于振动较大的系统，应配合弹簧支吊架、橡胶减振垫或防振吊杆使用，以降低设备运行对管道系统的影响。对穿越墙体、楼板或防火分区的部位，还要同步考虑防火封堵和套管配合，避免支吊架影响消防完整性。
五、保温、热胀冷缩与抗震要求
在热力管道和空调冷冻水系统中，管道支吊架的布置必须兼顾热胀冷缩。固定点与滑动点应配合设置，确保管道在温度变化时能够有序伸缩，而不是将位移全部传递到焊口、法兰或设备接口上。对长距离直管段，还应结合补偿器、弯头和自然补偿条件进行综合布置，减少附加应力。
抗震要求同样不可忽视。对于有抗震设防要求的建筑，管道支吊架应按照抗震支撑思路进行配置，重点对大管径、重要干管、穿越疏散通道和设备机房的管线进行加固。抗震支吊架的安装不能只追求“装上去”，还要保证拉结方向、斜撑角度、锚固强度和与结构连接的可靠性。只有这样，才能在地震或外力冲击时有效保护管道系统。
1. 保温层不被破坏的做法
保温管道的管道支吊架应优先采用成品保温管托或隔热垫块，确保荷载由支撑部位传递而不是压在保温层上。若保温层被长期挤压，不仅影响热工性能，还可能导致冷凝水积聚、结露发霉或外护层破损。因此，在保温施工与支吊架安装的衔接上，必须做好工序协调，不能互相“抢工期”。
六、验收标准与常见施工问题控制
管道支吊架安装完成后，应按隐蔽工程和分项工程要求进行验收。验收重点包括：位置是否准确、间距是否符合设计、焊缝和紧固件是否合格、防腐是否完整、与保温和设备是否冲突、是否存在明显下垂或偏斜等。对关键系统，还应结合试压、冲洗和试运行过程观察支吊架的稳定性，确认无异常振动和异响。
常见问题主要有以下几类：一是支吊架位置偏差大，导致管线安装后无法顺直；二是间距过大，管道下垂明显；三是固定点设置错误，造成热胀冷缩受阻；四是焊后未防腐，早期锈蚀严重；五是保温管道直接压在金属托架上，引起冷桥和结露。针对这些问题，最有效的办法就是在施工阶段加强样板引路、过程检查和隐蔽验收，把问题消灭在安装完成之前。
从工程实践来看，管道支吊架并不是一个孤立的小构件，而是连接设计、施工、验收和运行维护的关键环节。只要在图纸审核、定位放线、材料选择、安装工艺、防腐保温和系统验收等方面做到规范、细致、闭环管理，管道支吊架就能真正发挥承重、导向、减振和保护管线的作用，为整个管道系统的长期安全运行提供可靠保障。
