在现代工业自动化与电力电子领域，电气柜作为保护核心元器件的中枢，其内部热管理直接关系到整个工业系统的稳定运行与元器件的实际使用寿命。合理的散热透气孔布局不仅是单纯的开孔设计，更是解决设备过热、提升系统可靠性的关键切入点。随着工业技术的飞速发展，元器件的集成度与功率密度大幅提升，单位体积内的产热量呈指数级增加。若在设计阶段缺乏科学的空气流通规划，热量极易在柜内局部积聚形成“热点”，这不仅会导致绝缘材料加速老化，更可能引发电路板烧毁甚至严重的电气火灾事故。因此，深入探讨并优化散热透气孔布局，已成为当前工业设计与电气工程领域不容忽视的重中之重。
深入分析电气机柜内部热量的来源，是进行散热设计的第一步。在实际运行中，热量主要源于各类电力电子器件的能量损耗。例如，变频器在进行频率变换时产生的开关损耗、接触器在线圈励磁及触点接触时产生的电阻热、开关电源在电压转换过程中的热耗散，以及PLC与各类传感器在高速信号处理时的功耗。这些损耗最终几乎全部转化为热能并散发至机柜内的有限空间。此外，外部环境因素同样影响巨大，如夏季高温环境、阳光直射带来的辐射热，以及周边大型机械设备的二次热辐射。当柜内环境温度超过元器件标称的额定工作温度（通常为40℃至55℃）时，半导体器件内部的漏电流会显著增大，导致逻辑运算出错或驱动能力下降，故障率随之攀升。因此，建立一套高效的热交换机制，利用科学的散热透气孔布局将热气迅速排出，是维持电气系统动态平衡的首要安全屏障。
从空气流体力学的角度来看，散热设计的本质是流体力学与热力学原理的深度结合与应用。在自然对流条件下，空气受热后密度减小并向上浮动，而较冷的空气则因密度较大而下沉，这种物理现象被称为“烟囱效应”。为了充分利用这一自然规律，散热透气孔布局通常遵循“低进高出”的原则，即在机柜底部或下侧面设置进风口，在顶部或上侧面设置出风口。这种配置能够最大化利用温差形成的压差，驱动内部空气自发流动。然而，在元器件极其密集、发热量巨大的场合，自然对流往往难以为继，此时必须引入强制对流（如安装轴流风扇或离心风机）。在强制对流环境下，散热透气孔布局的复杂性显著增加。设计师需要精确计算气流路径，确保凉爽的风流能够精准覆盖主要发热源，同时要极力避免“气流短路”（即风流从进风口进入后未经发热设备便直接由出风口排出）或产生气流死角。气流阻力的科学计算对于确定开孔的总面积及孔径大小至关重要。阻力过大会增加风扇负荷，缩短风扇寿命并降低冷却效率；而阻力过小则可能无法在柜内形成足够的动压，导致气流无法触及机柜深处的死角区域。
散热透气孔布局的核心优化策略与技术细节
在实施散热透气孔布局时，进出风口的垂直位置优化是基础。为了实现理想的热循环，进风口应安置在机柜最底部的冷风区，而出风口则应贴近顶盖设置。这种跨度最大的垂直布局能够确保整柜内部的空气都参与到循环中。实验数据表明，当进出风口呈对角线分布时，气流在柜内形成的扫过轨迹最为广阔，能够覆盖更多的电子模块。如果散热透气孔布局出现偏差，例如进风口与出风口垂直距离过短，冷空气在进入柜内后会迅速被上方的风机抽走，导致机柜中段和底部的元器件仍然包裹在静止的高温空气中，这种现象在大型并柜系统中尤为常见。因此，在布局规划中，必须强制拉开进出气流的空间跨度。

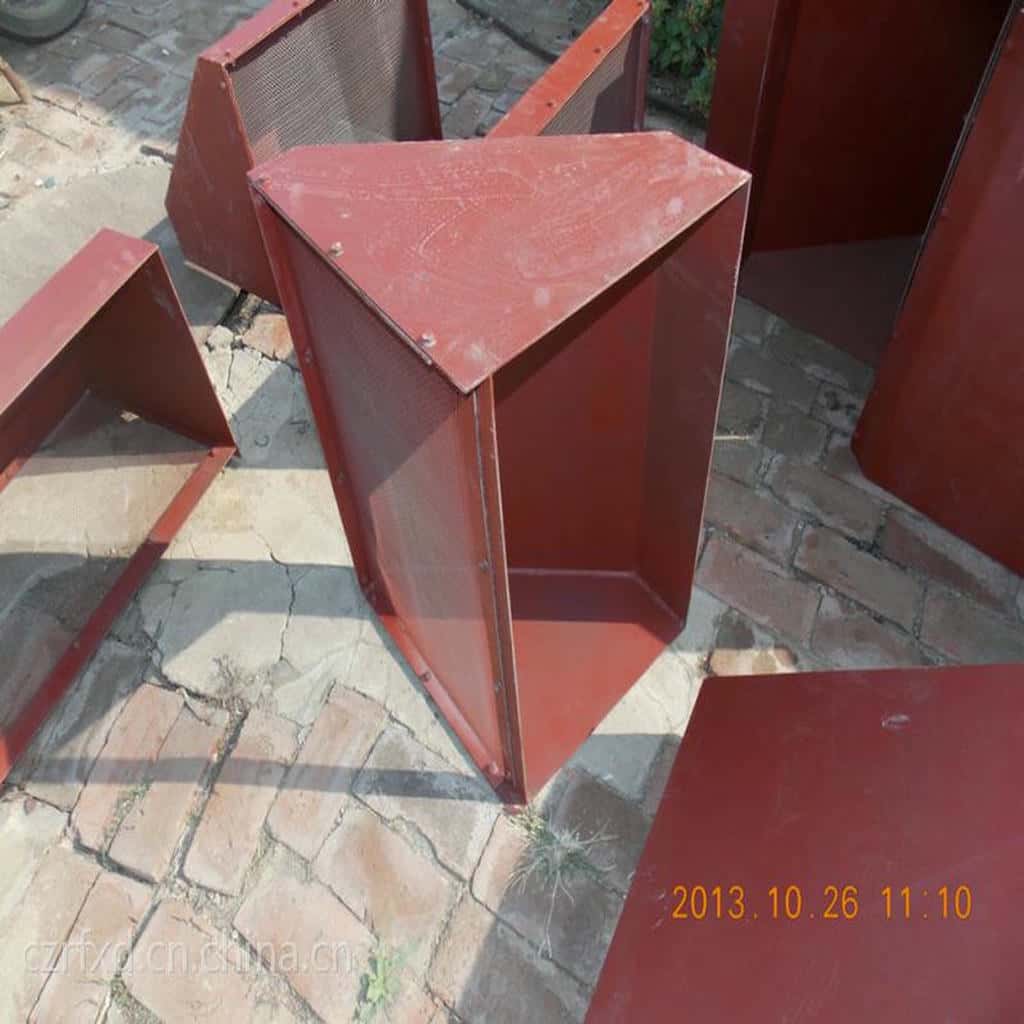

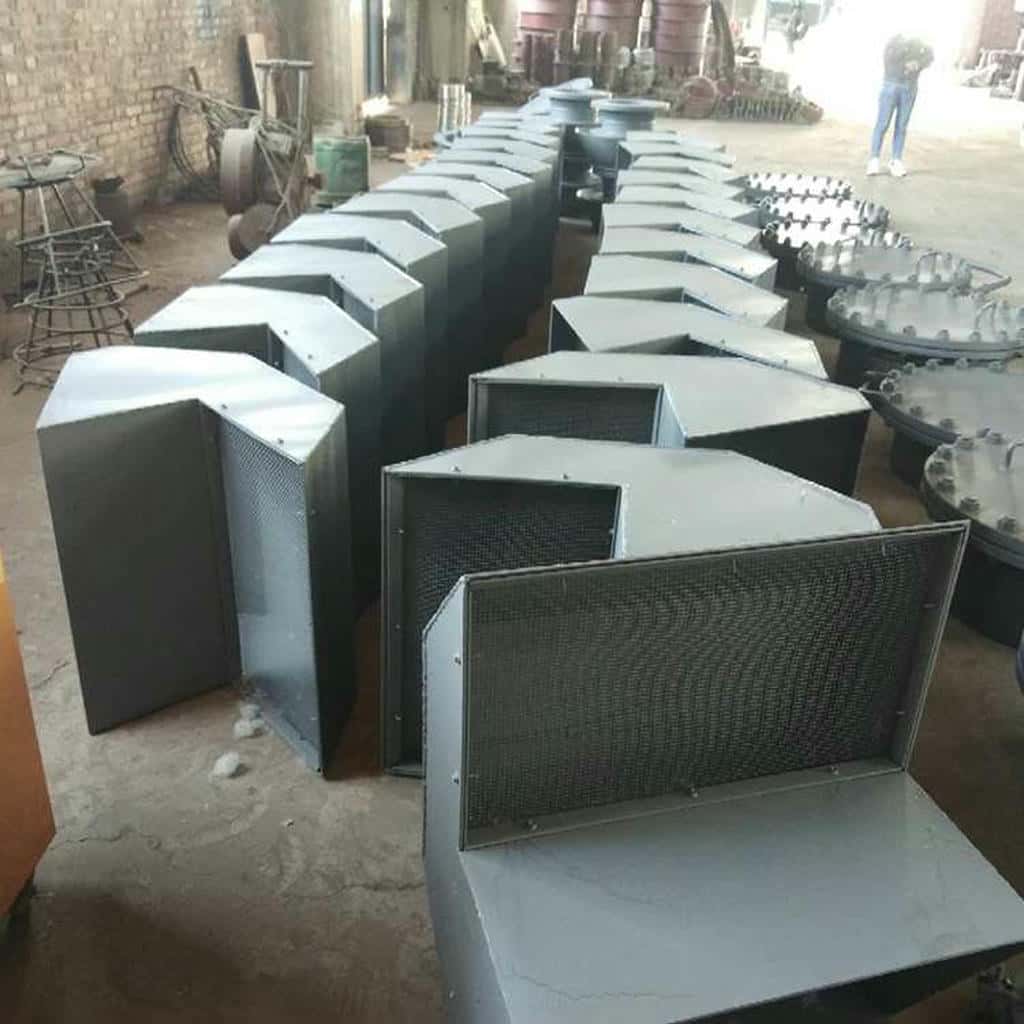

除了位置的选择，开孔率与孔型设计的平衡同样体现了工程设计的严谨性。开孔率定义为通风孔总面积与板材总面积的比值。从散热角度看，开孔率越高，通风阻力越小，散热效果越好；但从结构与安全角度看，过高的开孔率会削弱机柜的机械支撑强度，并大幅降低电磁屏蔽（EMI/EMC）性能，甚至无法阻挡外部异物或昆虫的进入。工业领域的常规散热透气孔布局建议将开孔率维持在40%至60%之间。在孔型方面，圆形孔虽加工工艺最为成熟，但其空间利用率相对较低；相比之下，六角形孔（亦称蜂窝孔）在保证同等通风面积的情况下，能够提供更高的结构刚度，并能有效抑制高频电磁波的泄漏，因此成为高性能数据中心服务器柜及精密电力柜的首选方案。若应用场景对防水防尘有明确要求（如IP54等级），散热透气孔布局则必须采用百叶窗式结构，配合内部的防尘棉或滤网，以在满足通风需求的同时，阻断水滴与粉尘的侵入。
针对高发热元器件的微观布局调整
在宏观布局方案确定后，还需要针对内部特定元器件进行微观调整。高发热器件如大功率变频器、隔离变压器等，应优先安置在靠近出风口的上方区域，或为其配置专门的导流槽和局部散热孔。通过这种局部的散热透气孔布局优化，可以将这些“产热大户”产生的热量直接导向外部，避免其对下方或侧方的微电子控制单元产生热侵蚀。同时，机柜内部的电缆布线也应遵循“避开风道”的原则。凌乱、粗大的线缆束如果堆积在进风口前方，会产生巨大的风阻，使得精心设计的散热孔布局失去意义。因此，整齐的线缆扎捆与合理的桥架设计，是确保散热系统高效运作的隐形前提。
现实应用中的环境因素对散热透气孔布局提出了多维度的挑战。在户外环境中，机柜不仅要应对内部热量，还要面对强烈的太阳辐射。此时，散热孔的布局往往需要配合双层壁板设计，利用两层金属板之间的空气层形成隔热层，并通过夹层内的空气自然流动带走外部辐射热。在高海拔地区，由于大气压力降低，空气密度变稀薄，空气携带热量的能力显著下降。这意味着在同等热负荷下，高海拔地区的散热透气孔布局需要拥有更大的开孔面积或配备更高转速、高静压的风扇来补偿冷却效能的损失。而在热带多雨或沿海盐雾环境下，布局设计必须解决防潮与防腐问题，通常需要在透气孔外侧加装复杂的迷宫式挡板，并结合柜内除湿加热器，以防止湿气凝结导致的短路风险。
随着数字化设计手段的进步，热仿真技术（CFD）已成为验证散热透气孔布局科学性的核心工具。在产品原型制造之前，通过建立三维数字孪生模型，输入各元器件的精确功耗及环境温度参数，工程师可以直观地观察到柜内气流的矢量图、流速场以及各部位的温度梯度梯度分布。仿真分析能够迅速识别出那些肉眼难以察觉的气流停滞区（涡流区）和潜在的局部过热点。设计师可以据此灵活调整散热透气孔布局，例如微调开孔位置、增设导流挡板或改变风扇转速，从而在虚拟环境中完成方案的迭代与优化。这种基于数据的设计方法不仅极大地缩短了研发周期，更确保了散热设计的准确性，避免了后期由于过热导致的昂贵返工成本。
最后，散热系统的长期效能保障离不开科学的维护体系。即便是设计完美的散热透气孔布局，在长期运行后也会面临灰尘阻塞的风险。灰尘不仅会增加风道的压力损失，还会附着在元器件表面形成隔热层，严重阻碍热量散发。因此，在散热透气孔布局设计中，必须考虑滤网的可拆卸性与易清洗性。现代化的智能电气柜往往集成了在线温控监控模块，通过在关键开孔处布置传感器，实时监测内外温差与气流压力。当系统检测到因散热孔堵塞导致的温升异常时，会自动触发警报提示运维人员进行清理，或通过提升风扇转速进行应急补偿。这种从“被动散热布局”到“主动热管理”的跨越，是未来工业设备长效运行的发展趋势。通过对进出风位置、开孔微观参数、内部流道结构以及多变环境因素的全面统筹，我们可以构建出一个具有自适应能力的稳健热管理系统。这不仅能全方位提升电气设备的运行稳定性，更是企业在复杂工业应用场景中保障资产安全、提升技术竞争力的核心基石。合理的散热透气孔布局，正是工业设备在高负荷运转中不可或缺的静默守护者。
