了解三项位移指示器的工作原理、结构组成、选型要点与应用场景，掌握安装调试和维护方法，提升设备位移监测可靠性。
三项位移指示器是一类用于监测设备或结构在多个方向上位移变化的测量与显示装置，常见于机械设备、工业管道、电力系统、桥梁结构、试验平台以及自动化生产线等场景。它的核心价值在于将位移变化以直观、可读、可追踪的方式呈现出来，帮助运维人员判断设备状态、发现异常趋势，并在必要时采取检修、校准或停机保护措施。
在实际工程中，三项位移指示器通常不只是一个简单的显示部件，而是由传感、传动、指示、固定与防护等单元共同构成的综合测量装置。通过对轴向、径向或指定三方向位移的同步观察，三项位移指示器可以提升现场判断效率，减少人工估算误差，并为设备安全运行提供更可靠的数据依据。
三项位移指示器的定义与核心价值
从功能角度看，三项位移指示器主要用于显示被测对象在三个指定方向或三个测点上的位移变化。这里的“三项”可以理解为三路测量维度，也可以对应三个相互关联的位移参数，例如水平、垂直、轴向位移，或者某一结构上三个关键监测点的相对变化。具体定义会因行业标准、设备类型和安装位置而略有差异，但其目的始终围绕“位移可视化”和“状态可判断”展开。
在大型设备运行过程中，位移并不一定会瞬间造成故障，但持续偏移、周期性波动或突然跳变往往意味着内部受力、安装基础、热膨胀、振动、磨损或结构变形出现了变化。三项位移指示器能够将这些变化呈现为刻度读数、指针变化、数字信号或远传数据，使现场人员不仅能看到当前状态，也能结合历史记录分析变化趋势。
对于注重预防性维护的企业来说，位移监测的价值不仅体现在故障发生后的诊断，更体现在故障发生前的预警。通过合理布置三项位移指示器，运维团队可以更早识别异常偏移，避免设备在不安全状态下长时间运行，从而降低非计划停机风险和维修成本。
三项位移指示器的结构组成
一套典型的三项位移指示器通常由感测机构、转换机构、指示机构、安装支架和外壳防护部分组成。感测机构负责接触或感知被测对象的位移变化，转换机构将微小位移转换为可读信号，指示机构则通过指针、刻度盘、数字显示屏或输出接口把测量结果呈现出来。不同型号的产品在结构上可能有所简化或集成，但基本逻辑相似。
感测机构是影响测量精度的关键部分。对于机械式产品，常见结构包括测杆、杠杆、弹簧、齿轮或连杆机构；对于电子式产品，则可能采用电感式、磁致伸缩式、光电式、电位计式或LVDT差动变压器式传感器。机械式三项位移指示器强调直观、耐用和现场读取便利，电子式产品则更适合远程监控、数据采集和自动报警。
指示机构的设计直接关系到用户体验。清晰的刻度、合理的量程、醒目的颜色标识以及稳定的回零能力，都能帮助人员快速判断是否处于安全范围。对于需要在高温、潮湿、粉尘或振动环境中使用的设备，外壳密封、防腐材料、抗冲击设计和防误触结构同样重要。
三项位移指示器的工作原理
三项位移指示器的工作原理可以概括为“位移感知、信号转换、结果显示”三个步骤。当被测对象发生位移时，测头、测杆或传感单元首先感知到位置变化；随后，内部机械结构或电子元件将这种变化转换成指针偏转、刻度变化、电压信号、电流信号或数字信号；最后，显示单元或上位系统将结果呈现给用户。
以机械式结构为例，当设备部件在某一方向发生移动时，位移会推动测杆产生线性运动。测杆通过杠杆、齿轮或放大机构带动指针旋转，使微小位移被放大并显示在刻度盘上。如果设备需要同时观察三个方向，三项位移指示器会通过三组独立或联动的测量机构分别显示对应方向的变化。这样的设计便于现场人员快速对比不同方向的偏移量。
以电子式结构为例，位移变化会引起传感器内部电磁、电阻、光学或电容参数变化。控制模块将这些变化转换为标准化信号，例如4-20mA、0-10V、RS485或其他工业通信协议，再输出到显示仪表、PLC、DCS或数据采集系统。电子式三项位移指示器更适合连续监测和远程管理，特别是在无人值守或危险区域中具有明显优势。
需要注意的是，工作原理并不只决定产品能否测量，还决定了适用环境、响应速度、精度等级和维护方式。例如，机械式产品对供电依赖低，适合简单直观的现场监测；电子式产品便于数据化管理，但对供电、屏蔽、接地和环境适应性要求更高。
关键性能指标与选型要点
选型时，首先要关注量程。量程过小可能导致指示器超限损坏，量程过大则会降低读数分辨率。理想做法是根据设备正常运行位移范围、极限位移和安全裕度确定合适量程，让三项位移指示器在常用区间内保持较好的读数清晰度和灵敏度。
其次是精度与重复性。精度表示测量结果与真实值之间的接近程度，重复性则表示多次测量同一位移时结果是否稳定。对于设备保护、工艺控制或精密试验场景，不能只看标称精度，还应关注线性误差、回差、温漂和长期稳定性。特别是在温差较大的现场，材料膨胀和传感器漂移可能影响读数可靠性。
第三是安装方式与现场兼容性。不同设备的测点空间、运动方向、固定基准和维护通道并不相同，因此需要确认安装支架是否牢固、测杆方向是否与位移方向一致、读数位置是否便于观察。若存在强振动、油污、腐蚀性气体或高温辐射，还应选择具备相应防护等级和材料适应性的三项位移指示器。
此外，输出方式也是重要选项。仅需人工巡检的场合，可以选择机械指针式或本地数字显示式；如果需要接入监控平台，则应优先考虑带模拟量、开关量或通信接口的型号。对于需要报警联锁的设备，还应确认报警阈值设置、响应延迟、断线检测和系统冗余能力。
典型应用场景分析
机械设备运行监测
在大型旋转机械、压缩机、汽轮机、风机、泵组和减速机等设备中，位移变化常常与轴系对中、基础沉降、热膨胀、轴承磨损和振动状态有关。三项位移指示器可以安装在关键测点上，用于观察设备在启动、升温、加载和停机过程中的位置变化。通过对不同方向位移的对比，维护人员能够更准确地判断异常来源。
例如，在某些泵组系统中，轴向位移异常可能提示推力轴承受力不均或内部部件磨损；径向位移变化可能与轴承间隙、基础松动或联轴器对中不良有关。通过连续记录三项位移指示器读数，可以为设备检修提供更充分的依据，避免仅凭声音或振动感受进行判断。
管道与热膨胀补偿监测

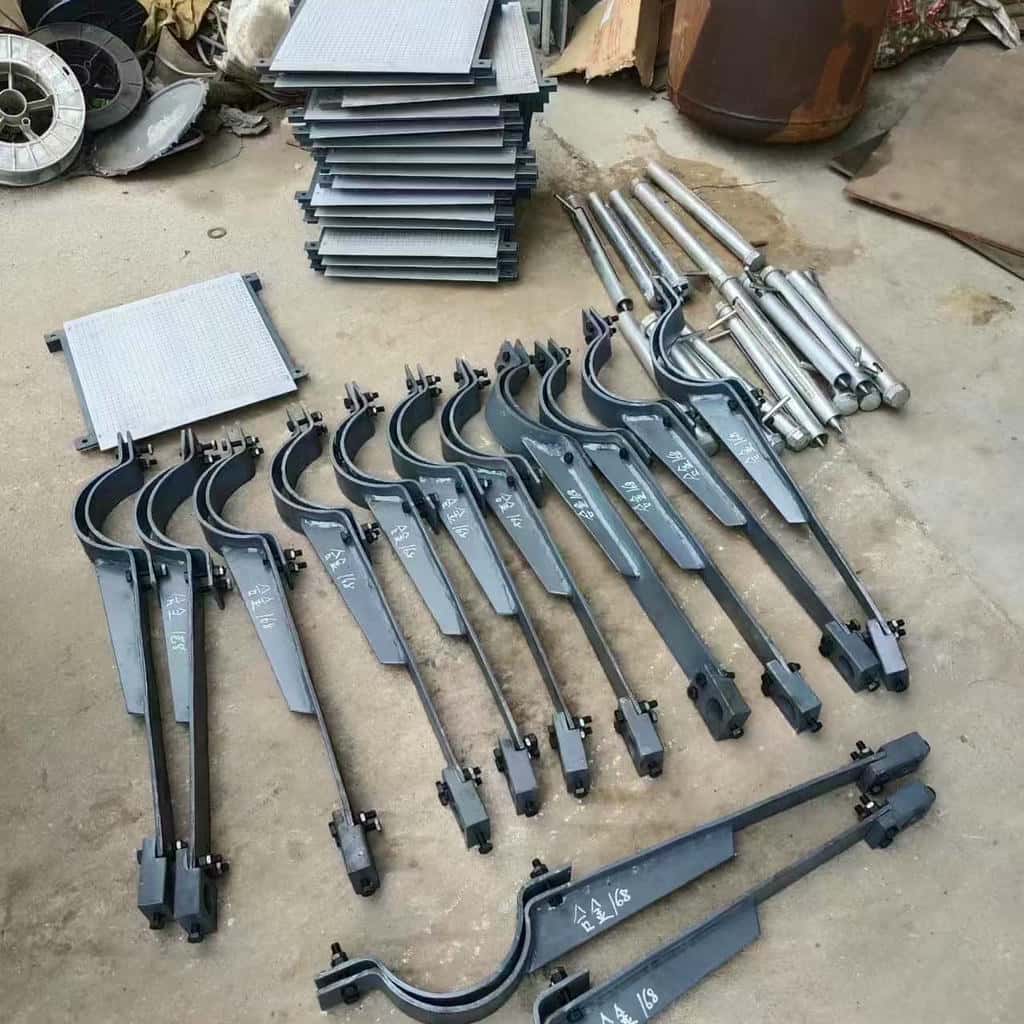

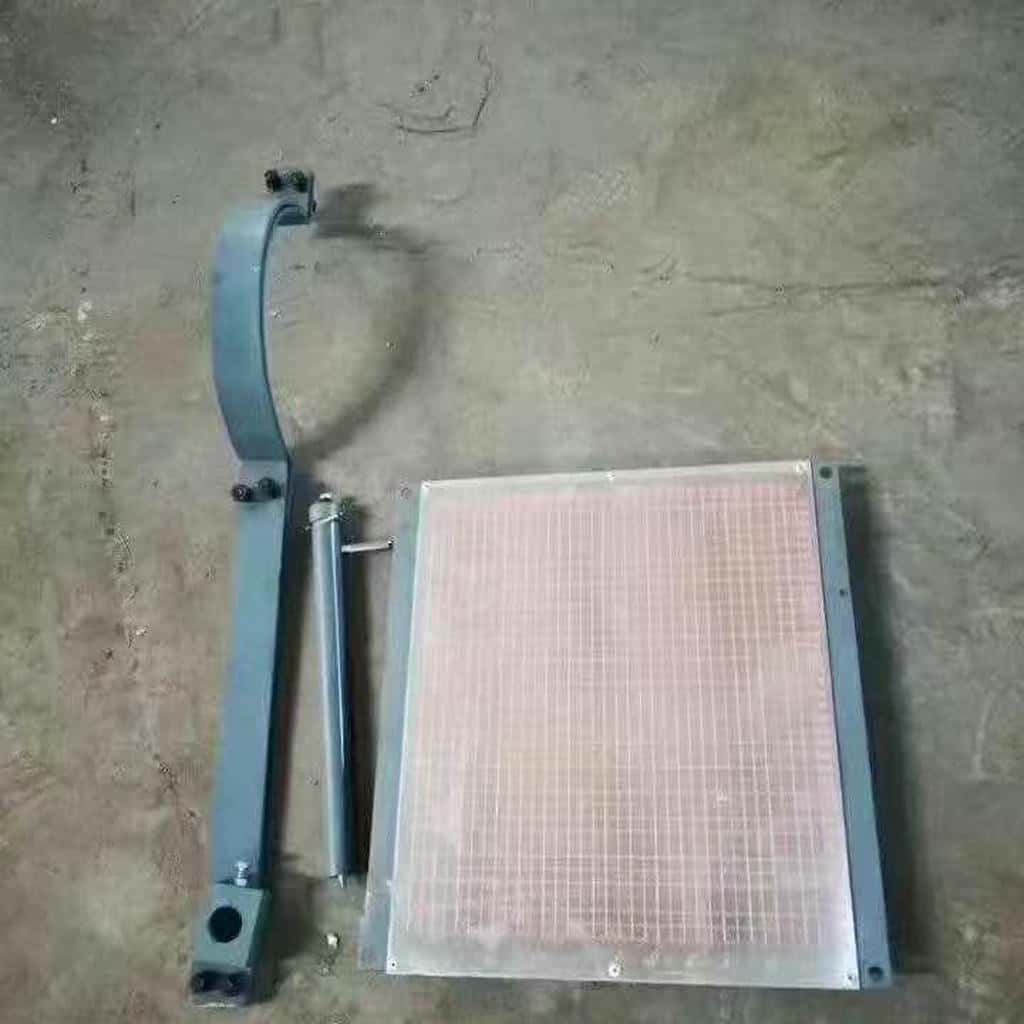

在电厂、化工、冶金和供热系统中，管道会因温度变化产生明显热膨胀。如果膨胀受限，可能导致支吊架受力异常、焊缝开裂、法兰泄漏或设备接口受损。三项位移指示器可用于监测管道在不同方向上的位移，帮助判断膨胀补偿器、滑动支座和固定支架是否工作正常。
对于高温高压管道，现场人员往往需要在开车升温、稳定运行和降温停机阶段多次记录位移变化。通过建立正常工况下的位移曲线，可以发现某个方向的位移是否受阻，或者某个支点是否存在卡涩。三项位移指示器在这类场景中不仅是读数工具，也是管道安全评估的重要辅助设备。
结构工程与桥梁监测
在桥梁、钢结构厂房、轨道交通、支撑平台和大型试验架中，结构位移是评估承载能力和变形状态的重要指标。三项位移指示器可以布置在支座、伸缩缝、关键节点或加载位置，用于监控结构在荷载、温度、风力或施工过程中的位移响应。
与单点位移观察相比，三向或三点监测更有利于理解结构整体变形特征。例如，桥梁支座在纵向、横向和竖向上的位移变化可能反映支座约束状态和梁体温度伸缩情况。合理使用三项位移指示器，有助于提高结构检测数据的完整性，为维护决策和安全评估提供依据。
自动化生产与精密装配
在自动化生产线、夹具定位、模具调试和精密装配过程中，微小位移可能影响产品一致性和装配质量。三项位移指示器可用于监测定位机构、压装机构、导轨滑台或工装夹具的重复定位误差。通过对三个方向或三个关键点的同步检查，工程师能够更快发现装配偏差、磨损间隙或机构松动。
在质量控制环节，三项位移指示器还可配合数据采集系统形成过程记录。相比仅在最终产品上检测尺寸，过程中的位移监控能够更早发现问题，减少批量不良风险，提高生产线稳定性。
安装调试与维护建议
正确安装是保证测量结果可靠的前提。安装前应确认测点基准稳定，避免将指示器固定在会随被测对象一起移动的部件上。测杆或传感器轴线应尽量与被测位移方向一致，减少侧向力造成的卡滞、磨损或读数误差。对于三项位移指示器而言，三路测量之间还应避免相互干涉，确保每一路都能独立、顺畅地响应位移变化。
调试时，应先进行零位校准和行程检查。让被测对象处于基准位置后，将指示器调整至零位或规定初始值，再缓慢模拟位移变化，观察读数是否平稳、是否存在跳动、回差或卡阻。电子式产品还需检查电源、信号线、接地屏蔽和通信参数，确保显示值与系统采集值一致。
维护方面，应定期清洁测头和滑动部件，防止粉尘、油污或腐蚀物影响灵敏度。机械式产品要关注弹簧疲劳、齿轮磨损和指针回零情况；电子式产品应关注传感器漂移、线缆老化和接插件松动。对于关键设备上的三项位移指示器，建议建立周期性校验制度，并将读数记录纳入设备点检表。
提升测量可靠性的实践方法
要提升三项位移指示器的测量可靠性，首先应明确监测目标。不同场景关注的位移方向和精度要求不同，不能简单按照通用经验布点。例如，管道热位移监测更强调膨胀方向和支吊架状态，旋转设备监测更关注轴系位置和轴承状态，结构监测则更看重整体变形趋势。只有测点选择合理，读数才具有解释价值。
其次，应结合工况建立基准数据。单次读数只能说明当前状态，连续记录才能体现变化趋势。建议在设备安装验收、冷态、热态、满负荷、停机等阶段分别记录三项位移指示器读数，形成对比档案。一旦后续运行数据偏离正常区间，就能更快判断是否存在异常。
第三，应将位移数据与温度、压力、振动、电流、负载等参数联合分析。位移变化往往不是孤立现象，例如温度升高导致热膨胀，负载变化引起结构弹性变形，振动增大可能伴随轴承间隙变化。将三项位移指示器的数据放入更完整的设备状态体系中分析，能显著提高故障判断准确率。
最后，应避免把指示器读数当作唯一判断依据。任何测量装置都可能受安装误差、环境干扰或自身老化影响。对于重要设备，当读数出现异常时，应结合复测、校验和其他检测手段进行确认，避免误报警或漏报警。
未来发展趋势
随着工业现场数字化水平提高，三项位移指示器正在从单纯的本地显示工具向智能监测终端发展。越来越多的产品开始集成数字输出、无线传输、边缘计算和报警策略，能够把现场位移数据实时上传到监控平台，支持远程诊断和预测性维护。
在智能化方向上，未来的三项位移指示器可能会更加注重自诊断能力，例如检测传感器断线、零点漂移、超量程、安装松动或信号异常，并主动提示维护人员。同时，通过与设备管理系统结合，位移数据可以与维修工单、点检记录和备件管理联动，提升运维效率。
在应用层面，绿色制造、智能电厂、智慧桥梁和高端装备制造都对位移监测提出了更高要求。高精度、小型化、耐恶劣环境和易集成将成为产品发展的重要方向。对于用户而言，选择三项位移指示器时不仅要看当前测量需求，也应考虑未来是否需要联网、扩展和数据分析能力。
