工业高压密封系统的核心选择
在石油化工、高压化肥合成、炼油以及核能工业的管道系统中，密封元件的可靠性是确保整个系统安全运行的关键。金属密封垫片作为处理高压、高温、高腐蚀环境的首选，其设计形式多样。在众多高压垫片中，透镜垫与八角垫是最为常见的两种形式。深入了解透镜垫与八角垫区别，对于工程设计、材料采购以及现场安装维护具有至关重要的指导意义。这两种垫片虽然都属于金属紧固密封件，但其密封原理、法兰结构匹配性以及应力分布特征各不相同。我们将从物理形态、密封接触力学、安装工艺、材料选择及经济性等多个维度进行详尽的对比分析。

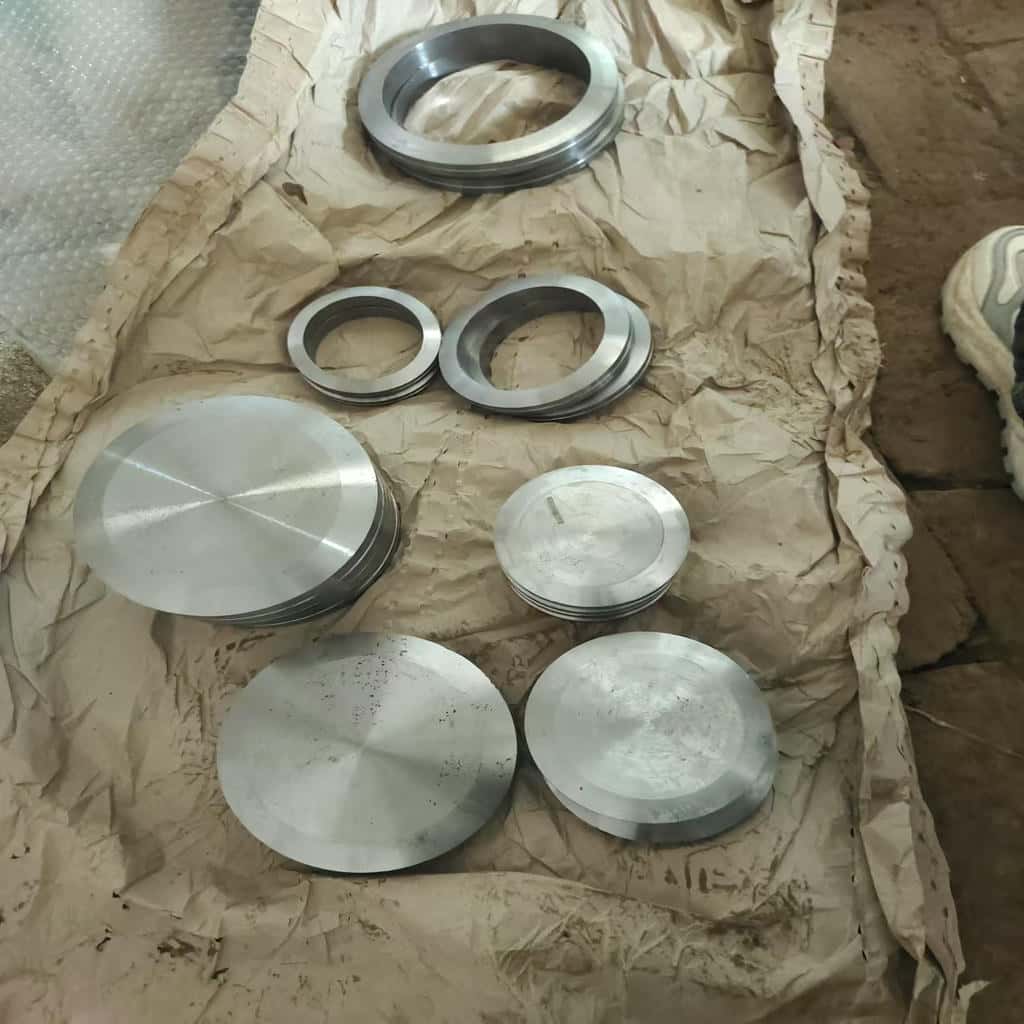

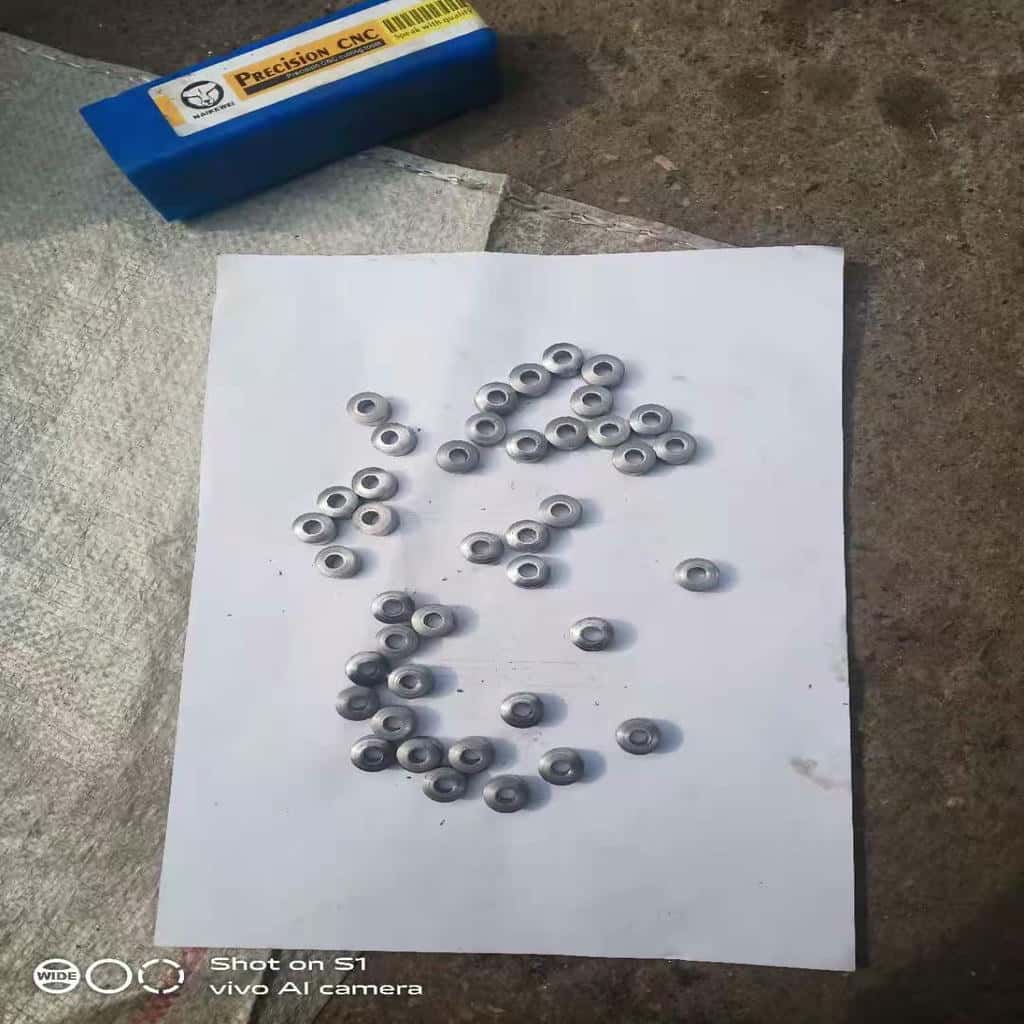

透镜垫，因其截面形状类似于光学透镜而得名，是一种传统的金属高压垫片。其两侧密封表面呈球面状，通常配合具有锥形密封面的法兰使用。这种设计的核心在于“线接触”密封。当法兰螺栓施加预紧力时，透镜垫的球面与法兰的锥面相压紧，由于接触区域极窄，会产生极高的单位接触应力。这种极高的应力能够轻易跨越微观的不平整表面，从而实现极佳的初始密封效果。透镜垫的制造材料通常需要经过精密的热处理，以确保其硬度低于法兰材质，从而在受压时发生微量的塑性变形，完美填充密封面。在材质选择上，常见的有20#钢、15CrMo、1Cr5Mo以及各种等级的不锈钢。在高压合成氨管线中，由于介质中含有氢气和氮气，且压力常在16MPa至32MPa之间，透镜垫的这种高压强密封特性显得尤为可靠。
透镜垫的自紧作用与回弹能力
透镜垫在实际应用中展现出了一定的“自紧”特性。随着内部介质压力的升高，介质压力会作用在透镜垫的内侧，由于透镜垫结构具有一定的弹性变形空间，内压实际上会增强球面与锥面的挤压程度。此外，透镜垫的球面设计使其在法兰发生微小偏转或温度波动引起热胀冷缩时，能够通过球面的微量滑动或调节来补偿位移，保持密封的连续性。这也是为什么在超高压合成氨系统中，透镜垫一直占据主导地位的原因。从力学角度看，透镜垫的球面率半径通常远大于其外径，这种大半径设计保证了密封接触线的稳定性。即使法兰在高温下产生蠕变，透镜垫仍能凭借其独特的几何形状维持一定的密封比压。对于长期处于热循环状态的管线，这种自调节能力大大降低了泄露的风险。
法兰密封面的加工精度要求
使用透镜垫的法兰通常采用锥面密封面，锥角一般为20度。这种密封面加工要求极高，必须保证锥面的粗糙度和圆度。如果法兰锥面存在划痕或几何形状偏差，透镜垫的线接触特性可能会因为接触不均匀而失效。因此，透镜垫系统对现场维护人员的研磨技术有较高要求。在实际检修中，技术人员往往需要使用专用的研磨工具对法兰锥面进行修护，确保其粗糙度达到Ra 0.8甚至更高。这种对精度的极致追求，虽然增加了维护难度，但也保障了超高压下的安全性。与此同时，透镜垫的密封性能还受到螺栓紧固力矩的影响。如果螺栓受力不均，透镜垫在锥面上的受压程度会出现偏差，导致局部线接触失效。因此，使用液压拉伸器或定力矩扳手是安装透镜垫的标准操作流程。
八角垫的构造标准与力学特性
八角垫属于金属环形垫（Ring Joint Gasket, RJG）的一种，其截面为等边八角形。它通常安装在法兰面的梯形环槽内。与透镜垫的球面接触不同，八角垫是通过其斜面与法兰环槽的侧面进行接触的。八角垫作为传统椭圆垫的改进型，具有更好的密封稳定性和更高的结构刚度。它广泛遵循ASME B16.20或API 6A标准，在规格化和标准化方面具有显著优势。八角垫的密封面实际上是两个斜面，其与法兰槽的配合角度通常为23度。在受载时，八角垫的八个转角能有效分散应力，避免了椭圆垫在极端压力下可能出现的翻转问题。
楔紧效应与面接触密封
八角垫的密封主要依靠其斜面与梯形槽侧面的挤压。在螺栓载荷作用下，八角垫被压入槽内，产生“楔紧效应”。这种接触方式介于线接触与面接触之间，初期是线接触，随着预紧力的增大，接触区域会由于金属的塑性变形而扩大，形成一个狭窄的密封面。这种接触模式对法兰环槽的尺寸公差要求极严，但也正是这种紧密的配合，使得八角垫在承受剧烈压力波动和机械振动时具有优异的表现。在深海采油、油气输送等领域，设备往往面临极大的外部震动和交变载荷，八角垫凭借其在槽内的嵌套稳定性，成为了这些工况下的不二之选。相比于透镜垫，八角垫的接触面积更大，这意味着在相同预紧力下，其单位压强略低，但其抗剪切能力和抗侧向位移能力更强。
结构稳定性与承载能力
八角垫的八角形结构使其在槽内具有极高的横向稳定性。相比于椭圆垫，八角垫在受压时不容易发生扭转。由于其接触面积相对较大，八角垫能够承载更大的螺栓载荷而不至于过度压溃。它广泛应用于石油钻采和炼化设备中，尤其是在符合API 6A和ASME B16.5标准的环连接法兰（RTJ）中是标准配置。这种垫片的选材非常考究，通常要求垫片材料的硬度比法兰硬度低15-30 HB（布氏硬度）。常见的材质包括软铁、低碳钢、SS304、SS316L、Monel合金以及Inconel等。为了防止腐蚀，某些八角垫表面还会进行镀锌或镀镉处理，但在高温工况下，由于环境环保和性能要求，更多采用原色金属表面。
透镜垫与八角垫区别的深度对比
通过对上述基础结构的了解，我们可以更清晰地梳理出透镜垫与八角垫区别的核心要点，帮助技术人员在具体工况下做出科学选择。首先是密封机制的微观差异：透镜垫是“点/线到面”的转换，而八角垫是“斜面到斜面”的挤压。这种机制决定了它们对压力变化的敏感度。透镜垫对压力波动的适应性主要靠材料回弹，而八角垫主要靠其在槽内的物理嵌套。
1. 接触形式与密封应力
透镜垫采用的是球面与锥面的线接触，其特点是初始接触应力极大，对密封面的微小缺陷适应性较强，且具备一定的自适应对中能力。而八角垫是通过斜面与槽侧壁的接触，属于带状面接触。虽然八角垫的初始应力可能略低于透镜垫，但其接触区的稳定性更好，在高压冲击下不易产生位移。对于极高压（如100MPa以上）的工况，透镜垫的单位面积压力更具优势；而在中高压且伴随振动的石油管线中，八角垫的结构稳固性更受青睐。在高压工况下，垫片不仅要起到密封作用，还必须作为结构支撑。透镜垫通过其球面能有效地将载荷转化为向外的张力，而八角垫则通过斜面将轴向载荷转化为横向的楔紧力。
2. 法兰密封面的设计差异
这是透镜垫与八角垫区别中最直观的物理差异。透镜垫需要专门的锥面法兰，而八角垫则必须配合带有梯形环槽的法兰。这意味着两者的法兰是不互换的。环槽法兰（RTJ）的加工成本通常高于简单的锥面法兰，且环槽法兰在拆卸时需要更大的轴向间隙，因为垫片必须完全从槽中退出。相比之下，透镜垫法兰的拆装相对灵活，由于没有槽的限制，管道的横向移位对垫片的取出影响较小。这在大型化工装置的检修中非常重要，因为管道往往存在预应力，很难提供巨大的轴向间隙。透镜垫由于其外突的形状，更容易被清理和检查，而八角垫的槽位如果发生腐蚀，清理工作将变得异常困难。
3. 对中性能与安装要求
透镜垫具有良好的自动定心功能。当法兰对中存在微小偏差时，透镜垫的球面可以在锥面上稍微调整位置，从而确保密封线依然闭合。八角垫则完全依赖于环槽的定位。如果法兰两端的环槽不同心，八角垫在安装时会受到剪切力，容易导致单侧过度挤压甚至密封失效。因此，安装八角垫对管道的对中精度要求更为苛刻。在长距离管线施工中，由于受地形或温度影响，管线很难达到绝对的同心，这时候透镜垫的容错性就显得尤为珍贵。而在离心机、压缩机出口等振动频繁的设备接口，八角垫的刚性连接则能提供更好的抗疲劳密封性能。
4. 材质硬度匹配的重要性
对于这两种垫片，材质硬度都必须低于法兰面硬度，以确保在压紧过程中垫片产生塑性变形，填充密封面的微观孔隙。在透镜垫的应用中，由于是线接触，硬度差的控制尤为关键。如果透镜垫过硬，会损伤法兰锥面，修复成本极高。八角垫同样遵循这一原则，通常要求垫片的硬度比法兰低30HB左右。对于奥氏体不锈钢材质的法兰，通常选用的垫片材质会进行固溶处理以降低硬度。在某些极端工况下，甚至会选用镀金或镀银的透镜垫，以利用贵金属极高的延展性来实现超高真空或超高压下的绝对密封。对于八角垫，材料的均匀性至关重要，因为任何局部的硬度点都可能导致环槽侧壁的凹陷，进而损坏法兰昂贵的环槽。
5. 复用性与维护成本
在复用性方面，透镜垫与八角垫区别也非常明显。透镜垫在拆卸后，如果球面没有明显的划痕或塑性变形过大，通过轻微研磨球面往往可以多次重复使用。而八角垫在受压后，其密封面通常会发生明显的塑性变形，且由于其与环槽的摩擦，垫片表面往往会产生压痕，因此工业规范通常建议八角垫为一次性使用，每次拆检法兰后应更换新垫片，以确保密封的安全系数。从长期的经济性来看，透镜垫在维护频率高的化工系统中具有优势，因为它减少了备件消耗。然而，八角垫的规格高度标准化，使得其在全球范围内的采购成本较低，物流补给非常成熟。
不同工业场景下的应用倾向
了解了理论上的透镜垫与八角垫区别后，我们需要分析在具体工业环境中该如何取舍。在合成氨、尿素生产等超高压化学合成领域，透镜垫是绝对的主流。这是因为透镜垫能够承受极高的静压，且其材质通常与高压管道一致，热膨胀系数匹配良好。此外，化肥工业中的介质往往具有一定的腐蚀性，透镜垫简洁的结构便于进行防腐涂层处理或选用特殊合金材料。在这些工厂中，高压管道的口径通常较小，透镜垫的线接触优势被发挥得淋漓尽致。
而在石油天然气开采、海上钻井平台以及长输油气管线中，八角垫（RTJ环垫）则是标准选择。这些行业通常遵循API标准。石油行业的特点是工况多变，伴随有流体脉动、环境温度剧烈波动以及可能的机械碰撞。八角垫嵌套在环槽内的结构提供了极强的抗机械载荷能力，能有效防止由于外部力量导致的垫片错位。此外，八角垫的规格标准化程度极高，在全球范围内的采购和备货非常便捷。对于大口径的高压管线，八角垫的制造工艺相对简单，且成本可控，因此在大规模工程中应用广泛。
影响密封效果的关键因素分析
无论是选择透镜垫还是八角垫，密封的成败不仅仅取决于垫片本身，还受到诸多外部因素的影响。首先是螺栓预紧力的均匀性。对于高压法兰，必须采用十字紧固法，并配合扭矩扳手或液压拉伸器，确保法兰面平行受压。如果预紧力不均，透镜垫可能出现局部线接触不足，而八角垫可能在槽内发生偏斜。螺栓的材质和润滑状态同样不可忽视，高品质的二硫化钼润滑剂能确保扭矩高效转化为轴向载荷，避免螺栓咬死或力矩虚标。
其次是环境温度的影响。在高温工况下，金属会发生蠕变，导致螺栓应力松弛。透镜垫由于其接触面积小，应力集中度高，在高温下的应力保持能力需要通过高强度螺栓来维持。八角垫由于接触面积稍大，在热循环下的稳定性表现优异，但仍需考虑垫片与法兰材质线膨胀系数的差异，避免冷缩过程中出现间隙。此外，介质的化学性质也决定了材料的选型。对于含硫化氢或氯离子的介质，必须选用抗应力腐蚀开裂的特种合金制作垫片，否则金属垫片在应力集中处会迅速产生裂纹，导致灾难性失效。
如何通过日常巡检优化密封寿命
在日常工厂运维中，针对透镜垫与八角垫区别，应采取不同的巡检重点。对于使用透镜垫的管道，应重点观察法兰边缘是否有微小渗漏迹象，因为线接触一旦受损，泄漏通常较快。由于透镜垫系统对振动相对敏感，技术人员应定期检查支撑支架的完好性。对于八角垫，则需注意检查环槽的腐蚀情况。由于环槽是一个凹陷区域，容易积聚冷凝水或腐蚀性介质，如果环槽侧壁出现点蚀，将直接破坏八角垫的密封面。定期在法兰缝隙中喷洒检漏液，或者利用超声波探测仪检查螺栓的预紧状态，是预防高压密封失效的有效手段。在更换垫片时，必须彻底清理密封面的残余杂质，严禁用钢刷等坚硬工具划伤密封面，建议使用软铜刷或专业清洗剂。
技术总结与未来趋势
综上所述，透镜垫与八角垫区别不仅体现在几何外形上，更体现在其设计的核心逻辑中。透镜垫追求极高的单位应力和良好的自适应性，是超高压合成领域的常青树；而八角垫则以结构稳固和标准化著称，是全球油气工业的基石。随着智能工厂和工业4.0的发展，未来的密封监控将更加数字化。例如，带有传感器的智能法兰可以实时监测垫片的接触应力。复合材料的发展也为高压密封带来了新可能，例如在金属垫片表面复合一层PTFE或柔性石墨，以结合金属的强度和非金属的填充性。
在进行设备设计或大修选型时，务必根据系统的最高操作压力、操作温度、介质特性以及法兰的现有结构做出科学评估。合理的垫片选择不仅能减少意外停机时间，还能显著提升生产线的经济效益。希望通过本文对透镜垫与八角垫区别的深度剖析，能为您在解决复杂高压密封问题时提供清晰的思路。在追求极致密封的道路上，每一个几何维度的微调和材质的优化，都是对工业安全最严谨的守护。无论是透镜垫的高精度球面，还是八角垫坚稳的梯形面，它们都在各自的领域默默守护着工业文明的安全运行。
