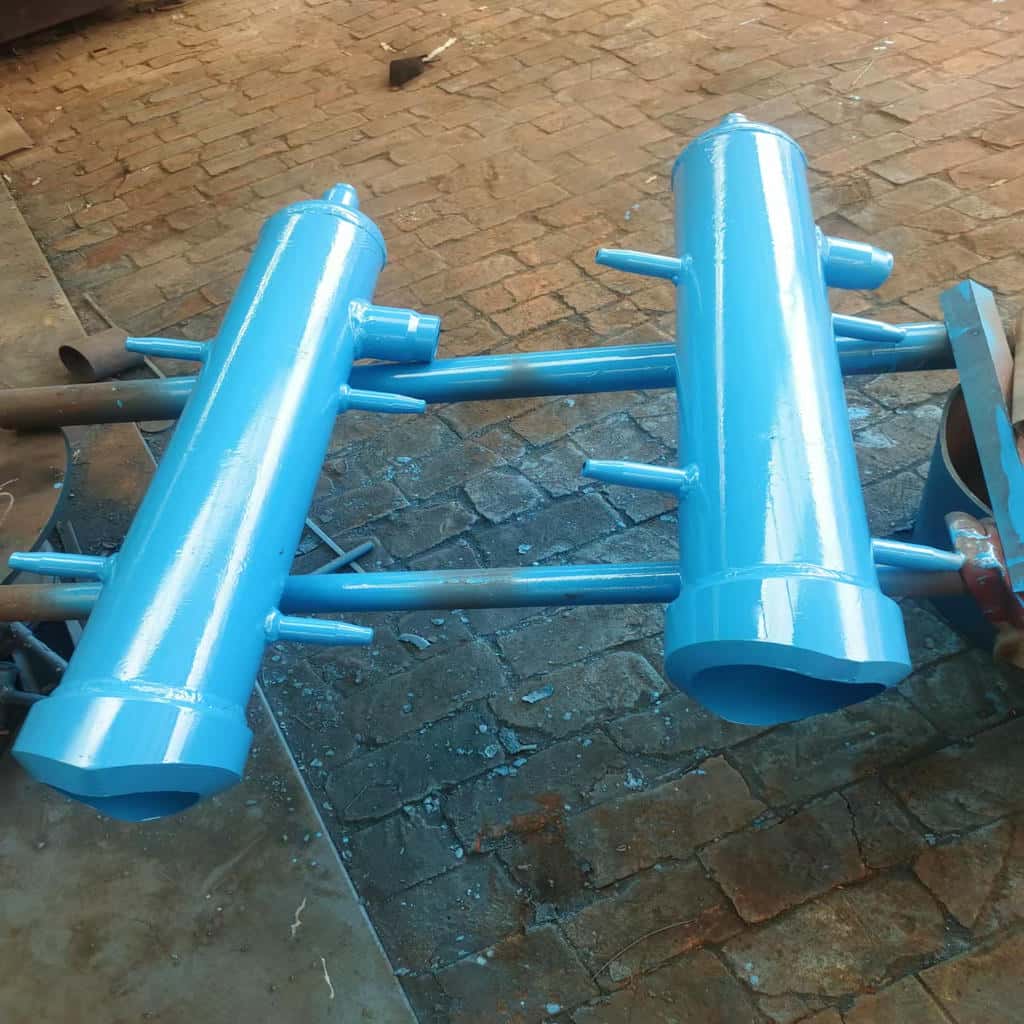

在现代工业生产中，蒸汽系统的运行效率直接关系到企业的能源成本与设备安全。合理确定疏水收集器安装位置是确保冷凝水能够及时、顺畅排放的关键因素。如果安装位置不当，不仅会导致热效率下降，还可能引发严重的水锤现象，危及管路和设备的安全运行。因此，深入理解疏水收集器的安装逻辑，对于每一个从事蒸汽系统维护和设计的工程师来说都至关重要。优化安装位置不仅是为了排放积水，更是为了构建一个稳定、高效的能量传递闭环。
蒸汽系统中冷凝水产生的机理与排放必要性
蒸汽作为一种高效的热载体，主要通过相变释放潜热来提供能量。在这个过程中，蒸汽在接触到温度较低的管壁或换热面时，会不可避免地转化为冷凝水。如果这些冷凝水残留在系统内部，会形成一层厚厚的水膜，这层水膜的热阻极大，会严重阻碍蒸汽与工艺介质之间的热传递效率，导致加热时间延长，能源消耗增加。此外，高速流动的蒸汽带动积聚的冷凝水会形成极具破坏力的水锤。这种水锤产生的冲击压力可达系统正常工作压力的数十倍，对管道弯头、精密阀门及昂贵的换热器造成不可逆的物理损害。因此，寻找最佳的疏水收集器安装位置，本质上是在寻找系统重力流向与压力平衡的交汇点，以实现全自动、实时的水分离与排除，确保蒸汽干度处于理想状态。
疏水收集器安装位置的基本原则
在讨论具体的安装场景之前，必须明确几个通用准则。首先，疏水收集器应当安装在冷凝水自然聚集的低位点。由于冷凝水的密度远大于蒸汽，受重力影响，它总是倾向于在管路的底部流动。如果安装位置过高，冷凝水需要积聚到一定高度才能排入疏水器，这会导致上游管路积水。其次，安装点应尽量靠近排放源，减少冷凝水在管道中的停留时间，避免二次闪蒸汽干扰疏水逻辑。第三，安装位置必须具有良好的可接近性，便于人员操作与维护。工程师在设计时，应留有足够的空间进行日常巡检、清理过滤网以及在不拆卸大段管路的情况下更换磨损的疏水器组件。良好的安装位置还应考虑环境温度，避免安装在极其狭窄或危险的区域，以降低维护时的安全风险。
主蒸汽管道的疏水点布局

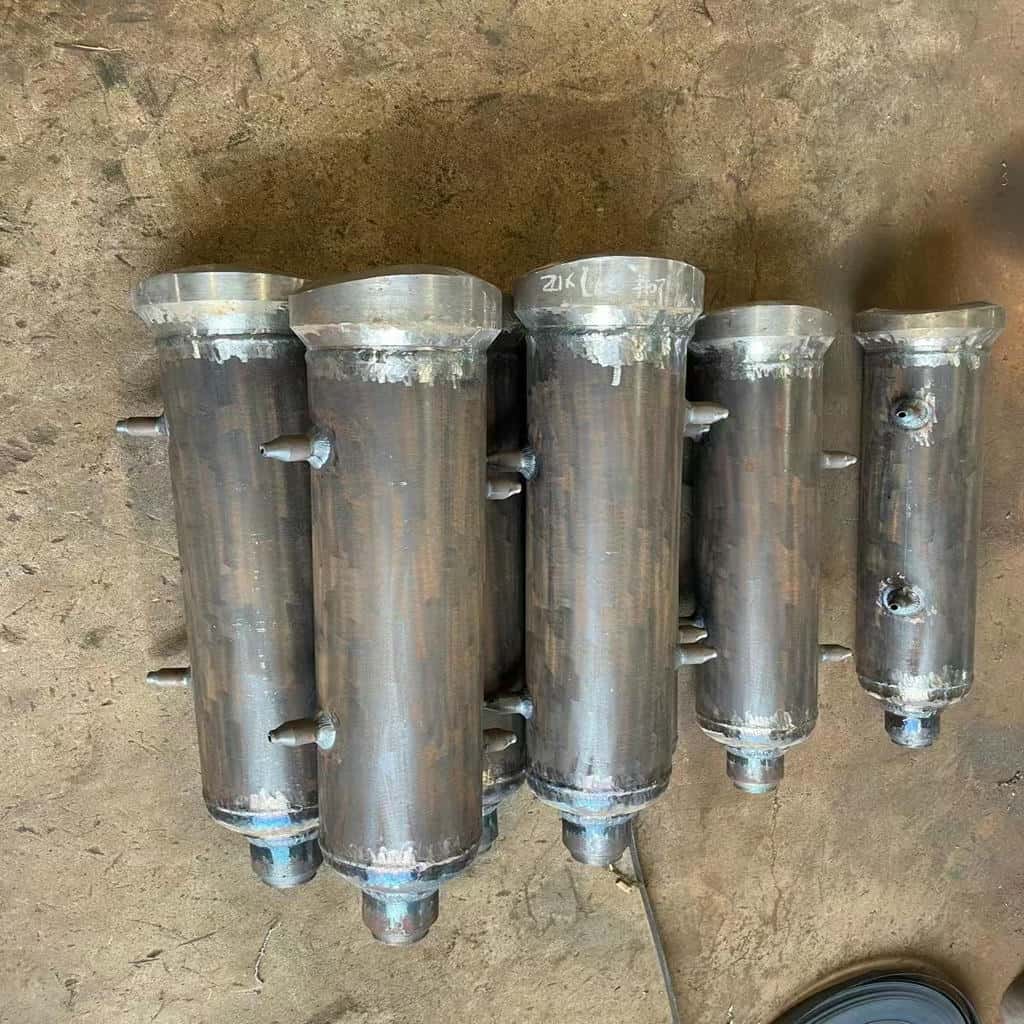

对于长距离输送的主蒸汽管道，疏水收集器安装位置的设定通常遵循每隔30至50米设置一个疏水点的原则。即便是在保温良好的管道中，蒸汽在流动过程中也会因热损失产生冷凝水，如果不分段及时排除，冷凝水会随着蒸汽流速的增加而形成高速运动的水团。此外，在管道的所有上升段之前、大型阀门组前以及管路末端盲法兰处，都必须设置疏水点。这是因为阀门关闭时，管道前端会迅速积聚冷凝水。在主管道上，单纯在管底开一个小孔是不足以捕捉高速流动的冷凝水的。通常需要设计一个容积足够大的集水槽（Drip Leg），集水槽的直径在主管直径较小时应与主管一致，在大管径时也应至少保持在主管直径的一半以上，且长度应足以容纳系统启动时产生的瞬间大流量冷凝水，以便冷凝水能够脱离高速蒸汽流进入疏水器入口。
热交换器设备的疏水优化
在热交换器、反应釜或烘干机等工艺设备中，疏水收集器安装位置的选择直接影响热响应速度和控温精度。理想情况下，疏水器应安装在热交换器出口的最低点下方，利用重力自然排入。由于换热器内部通常存在一定的压降，如果疏水器安装位置不当，会导致冷凝水淹没换热管束，这被称为“积水现象”，会显著降低换热功率。如果由于现场地坑限制，疏水器不得不安装在高于出口的位置，则必须加装提升管，并在提升管底部设置集水井。同时，为了防止在停机时冷凝水倒流回设备，必须在疏水器后安装高质量的止回阀。此外，针对大容积换热器，建议在疏水收集器安装位置附近加装破真空器，以防止在蒸汽调节阀关闭时，设备内部产生负压导致冷凝水无法排出。疏水器与设备之间的连接管路应尽量短且直，过长的连接管会导致“蒸汽锁”现象，即残留的蒸汽占据了管路空间，由于无法液化，阻塞了后续冷凝水的进入，导致换热设备积水失效。
针对不同类型疏水器的安装位置要求
不同工作原理的疏水器对位置的敏感度各不相同，这也决定了它们的安装环境。例如，机械式浮球疏水器是利用液位浮力驱动的，这要求其必须严格水平安装，且安装位置必须低于冷凝水出口，以确保浮球能随着液位的升降灵敏启闭。如果倾斜安装，浮球可能会发生卡涩，导致漏汽或不疏水。热动力式疏水器则是利用蒸汽与液体的流速及压力变化工作的，虽然它具有较强的环境适应性，甚至可以垂直安装，但在选择疏水收集器安装位置时，应注意避免强风或严寒环境的直接吹袭，因为阀片上方的控制腔对温度敏感，环境过冷会导致其频繁误动作，缩短使用寿命。热静力式疏水器（如波纹管式或双金属片式）则是利用温度差工作的，其疏水收集器安装位置通常设定在距离热源1米左右的地方，入口前应保留一段不保温的冷却管，利用冷凝水过冷度的降低来触发阀门开启。这种延时排放可以充分利用冷凝水的显热，从而进一步提升系统的整体能源利用率。
避免常见的安装错误与陷阱
在实际工程中，许多能源浪费和系统故障都源于错误的疏水收集器安装位置。最典型的错误是将多个不同压力的设备疏水管并联到一个疏水器上，这种所谓的“群组疏水”是设计的大忌。由于不同设备的工作压力、热负荷和冷凝水产生量完全不同，压力稍高的设备排出的蒸汽会抑制压力较低设备的排放，造成后者严重积水。正确的做法是坚持“一机一疏”，确保每个独立热交换单元都有其独立的疏水回路。另一个常见的误区是忽略了旁路阀和检测阀的设置。虽然旁路阀不直接决定安装位置，但合理的布局应保证在不关停整个生产线的情况下，能够通过旁路维持运行并对故障疏水器进行在线维修。此外，疏水器入口处如果不加装过滤器，或者过滤器安装位置不便于定期清理，也会导致疏水器因杂质堵塞而频繁失效。
系统压力与背压对位置选择的深层影响
在设计疏水收集器安装位置时，必须严谨核算背压的影响。背压包括冷凝水回收总管的静压力、摩擦阻力以及提升高度产生的位能。如果回收总管压力较高，疏水器必须具备足够的压差驱动力才能正常开启。在这种高背压环境下，安装位置应尽量靠近排放点，并利用垂直向下的静液柱压力来辅助排放。如果需要将冷凝水提升至高位回收管，每提升1米高度，疏水器出口就会增加约10kPa的静背压。因此，在选择疏水收集器安装位置时，必须确保疏水器的选型（如选择背压承受能力强的机械式疏水器）能够克服这些阻力。如果压差不足，必须在最低点设置冷凝水自动泵提升站，而不是强行利用疏水器的余压进行提升，否则系统将陷入循环不畅、频繁水锤的恶劣境地。
低温环境下的防冻与保护措施
在寒冷地区或冬季室外环境下，疏水收集器安装位置的环境温度管理是不容忽视的安全环节。对于室外安装的疏水器，其位置应尽量避开寒冷的北向风口，或者安装在专门的保温箱内。如果系统是间歇性运行的，疏水器的安装位置应确保在停机时，内部残留的冷凝水能够通过重力完全排空。在这种情况下，选择具有防冻设计的倒吊桶式疏水器或双金属片疏水器通常更为安全。如果疏水器安装在易积水的凹处或低洼地带，冬季积水冻结可能从外部冻裂阀体。不合理的安装位置不仅会导致设备损坏，还会造成严重的跑冒滴漏，增加系统的补水成本和水处理费用。因此，在严寒地区，疏水收集器安装位置的规划必须与整套防冻排空方案深度整合。
安装后的调试与性能监控体系
一旦确定了最佳的疏水收集器安装位置并完成物理安装，后续的调试与长期监控是保障其持续发挥效能的关键。在系统初次启动时，应通过疏水器自带的检测阀或三通阀观察排放情况。利用先进的超声波检测仪可以“听”到疏水器内部的动作声响，判断其是处于正常循环、持续漏汽还是阻塞状态。红外热成像仪则可以直观地显示疏水器前后的温差，如果该位置的疏水器前后几乎没有温差，通常意味着疏水器已失效且处于常开状态。通过定期的性能评估，工程师可以发现由于生产工艺变更导致的原始安装方案不匹配问题。例如，当工艺热负荷增加时，可能需要增加集水槽的深度或调整疏水阀的规格，通过这种动态的微调，可以确保每一个疏水收集器安装位置始终处于最高效的运行状态。
案例分析：某大型化工厂的疏水改造实践
在某大型化工厂的余热回收系统中，初期由于疏水收集器安装位置存在偏差，导致换热管束频繁发生冲蚀破坏，设备平均寿命不足一年。经专业技术团队现场勘查发现，原设计的疏水点紧邻一个90度弯头，且位于弯头的后方。由于蒸汽流速极快，在离心力的作用下，冷凝水紧贴管壁外侧流动，根本无法进入位于管底部的疏水支管，而是直接冲击下游的换热管板。通过技术改造，将疏水收集器安装位置前移至弯头前的直管段，并加装了一个直径为200mm的标准Drip Leg集水槽。改造完成后，冷凝水捕捉率提升了95%以上，不仅彻底解决了管壁冲蚀问题，还使系统的整体换热效率提升了12%。这一案例充分证明，科学的疏水布局能直接转化为企业的经济效益和设备安全性。
未来趋势：智能疏水管理与位置灵活性
随着物联网（IoT）和工业4.0技术的普及，智能疏水监控系统正在重新定义我们对疏水收集器安装位置的认知。传统的机械定位正逐渐向数据驱动的动态优化转变。通过在关键安装位置布置无线传感器，管理人员可以在中央控制室实时感知每个疏水点的冷凝水液位、排放频率、实时温度和压力波动。当某个位置的疏水效率下降时，系统会自动发出预警并提供故障诊断建议。这种智能化管理使得维护工作从“被动维修”转向了“主动预防”，进一步压榨了蒸汽系统的节能潜力。无论未来技术如何演变，遵循流体动力学规律、重视重力导流与压力平衡的安装基本功，依然是提升系统效率的基石。优化疏水收集器安装位置，本质上是优化企业的生产动力链，为实现绿色、低碳的现代工业生产奠定坚实基础。
