在现代工业热能动力系统中，疏水收集器作为确保蒸汽管网高效运行的核心设备，其性能优劣直接关系到整个系统的能效与安全。为了让广大技术人员更深入地掌握其运作机理，一份详尽的疏水收集器结构说明显得尤为重要。疏水收集器的核心任务是及时、有效地排出系统产生的凝结水，同时防止蒸汽泄漏。其结构设计的精密程度，决定了其在高压、高温、变工况环境下的适应能力。从外部壳体的承压设计到内部精密组件的动作协调，每一部分都凝聚了热力学与机械工程的智慧。疏水收集器不仅是一个简单的排水阀门，它更是一个精密的压差管理和相态识别装置，能够在毫秒级的时间内对管线内部的流体状态做出响应。
第一部分：外部壳体与整体布局设计

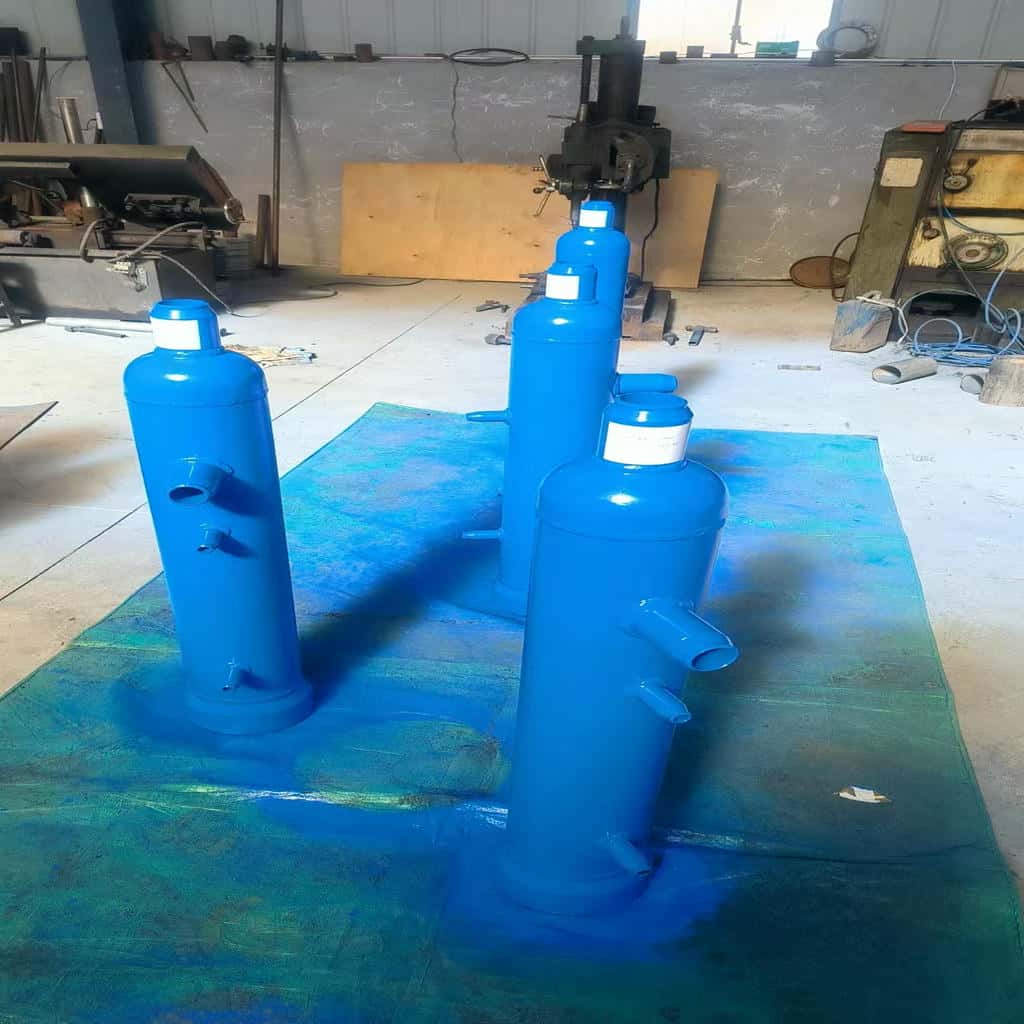

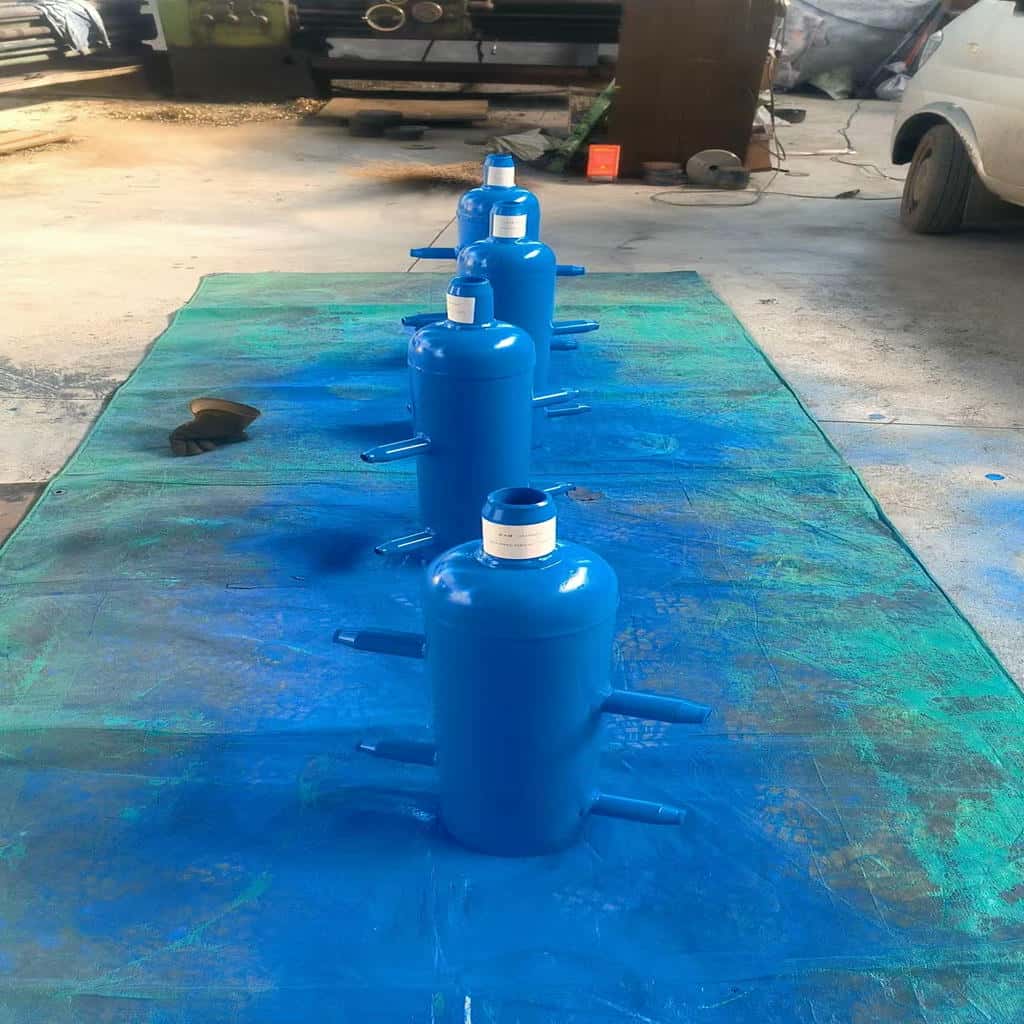

疏水收集器的外部壳体不仅是所有内部组件的容器，更是承受系统压力的第一道防线。通常，壳体采用高性能碳钢（如WCB）、不锈钢（如CF8或CF8M）或合金钢（如WC6、WC9）铸造而成，以应对不同等级的蒸汽压力和腐蚀性环境。设计过程中，壳体的壁厚经过严格的强度校核，遵循ASME或GB等压力容器标准，确保在最高设计压力下仍具有充足的安全余量。壳体表面通常会进行防腐处理，如高温富锌底漆或静电喷涂，以延长其在潮湿、高温或户外酸雨环境下的使用寿命。对于超高压工况，壳体甚至会采用整体锻造工艺，以消除铸造可能产生的砂眼或气孔隐患。
在接口设计上，疏水收集器通常配备有进口、出口以及特定的测试口。进口端连接疏水管路，负责收集凝结水；出口端则将水排放至回水箱或下水道。为了方便安装与维护，许多高端设计采用了法兰连接或对接焊坡口方式。此外，壳体底部往往设有排污螺塞或排污阀接口，用于定期清理收集器内部沉积的杂质和锈垢，防止阻塞精密内部机构。这种外围结构的布局逻辑，完全是为了保障长期稳定运行而设计的，通过对流道形状的优化，还可以减少凝结水进入时的紊流现象。壳体的紧凑性设计也考虑到了安装空间的限制，使得在密集的工厂管廊中也能灵活排布。
第二部分：内部浮球与杠杆机构的运作逻辑
进入疏水收集器的内部，最核心的组件莫过于浮球及其联动杠杆机构。浮球通常由薄壁不锈钢精密焊接而成，内部中空，要求在极高的外部压力下不发生变形或压瘪。浮球的浮力特性是根据凝结水的密度与蒸汽密度的巨大差异来确定的。当收集器内部积聚凝结水时，液位上升，带动浮球上浮。这一物理过程是完全自动化的，无需外部能源干预。浮球的耐压等级通常需要高于系统设计压力的1.5倍，以防止在极端水锤冲击下发生塌陷。高品质的浮球在出厂前都会经过严格的煤油渗透测试或高压检漏，确保密封性万无一失。
与浮球相连的是杠杆机构。杠杆的作用是将浮球的微小位移转化为巨大的闭合力或开启力，这种机械放大作用对于应对高压差工况至关重要。通过科学的力矩平衡计算，杠杆机构能够确保排泄阀在需要时迅速开启，而在液位下降时凭借精准的支点设计实现紧密关闭。为了减少机械摩擦，转轴部分往往采用自润滑材料或高硬度耐磨合金。这种精巧的力学设计，使得疏水收集器能够实现“有水即排，无水即闭”的理想状态，极大减少了蒸汽的动能损失。深入研究这一部分的疏水收集器结构说明，可以发现结构紧凑性与动作灵敏度之间的完美平衡，即便是几毫米的液位波动，也能通过杠杆系统反馈到阀芯动作上。
第三部分：排泄阀与阀座的精密配合
排泄阀（又称阀芯）与阀座是疏水收集器中磨损最剧烈的部件，因为它们直接接触高速流动的凝结水。当阀门开启时，凝结水在压差作用下流速极快，容易产生冲蚀现象。为了防止闪蒸汽造成的冲蚀和空化破坏，阀头和阀座通常采用硬质合金（如司太立合金Stellite）堆焊或整体硬化处理，硬度往往达到HRC50以上。阀座的孔径大小经过流体动力学（CFD）计算，既要保证额定工流量下的排水能力，又要确保在关闭状态下的严密性。阀座的形状设计通常呈现流线型，以引导流体平稳通过，减少局部的能量损失。
在结构形式上，常见的有单座阀和平衡孔阀。单座阀结构简单，密封性能好，适用于中小排量；而平衡孔设计则利用压力平衡原理，抵消了阀芯受到的部分不平衡力，降低了开启阀门所需的力，适用于高压差、大排量的工况。此外，为了增强密封效果，阀座往往设计成锥面密封或球面密封，这种几何形状具有一定的自定心功能，能够补偿杠杆动作产生的微小偏心或因温差变形导致的位置偏移。这种精密配合是保证设备长周期无泄漏运行的关键所在。现代工艺还引入了超精研磨技术，使得阀芯与阀座的接触面达到镜面等级，从根本上杜绝了微小的蒸汽泄漏。
第四部分：自动排空气装置的辅助功能
在蒸汽系统启动阶段，管路中充斥着大量的空气和不凝性气体。如果这些气体不能及时排除，会产生“气堵”现象，导致凝结水无法进入收集器，甚至引起换热设备效率大幅下降。因此，高质量的疏水收集器内部通常集成了一个自动排空气装置。该装置一般采用热静力元件，如双金属片、波纹管或充液囊驱动。这些元件对温度变化极其敏感，能够在极窄的温差范围内做出快速反应。
当系统刚启动，内部温度较低时，热静力元件处于收缩状态，排气阀口完全开启，迅速排出冷空气。随着蒸汽进入，温度迅速升高，元件发生热膨胀或内部液体汽化产生推力，驱动排气阀紧紧关闭，防止蒸汽外逸。这一结构的加入，使得疏水收集器具备了智能识别不凝性气体与高温蒸汽的能力，显著提升了系统的启动速度和整体传热效率。在进行疏水收集器结构说明时，排空气机构的独立性与协同性是评价其档次的重要指标。一些顶级品牌还会设计独立的空气排放通道，确保气、水分离互不干扰，进一步提高了设备在复杂工况下的稳定性。
第五部分：内部过滤系统与防冲蚀挡板
工业蒸汽系统中不可避免地存在焊渣、铁锈、水垢等固体颗粒。为了保护排泄阀和内部运动件不受机械损伤，疏水收集器内部往往设计有高性能的不锈钢滤网。滤网的目数经过科学优化，既能有效拦截可能卡塞阀口的有害颗粒，又不至于因过大的流通阻力产生过大的压降。滤网通常安装在进口端或包围在浮球室的周围，形成一道全方位的保护屏障。这种内置过滤器的设计，大大减少了外部单独安装过滤器的成本和空间占用。
此外，为了防止高速进入的凝结水直接冲击浮球导致其产生金属疲劳或物理损坏，壳体内腔往往设有导流板或防冲蚀挡板。这些挡板能够改变进入流体的流速矢量，将动能有效消耗并转化为平稳的液流，使液面平稳上升。这种看似不起眼的细节设计，实际上极大地延长了内部运动部件的疲劳寿命。尤其是在高压疏水系统中，挡板的材质和厚度同样经过加强处理。通过这种多层防护的结构组合，疏水收集器能够适应更为恶劣的现场工况，将维护周期从几个月延长至数年之久。
第六部分：材质选用与制造工艺的深度分析
疏水收集器的性能表现与其材质选用息息相关。在高温高压环境下，蠕变、氢脆和热疲劳是主要的失效形式。因此，主体受压件选用如WCB、A105碳钢或CF8M不锈钢。对于超临界等超高压等级，则需选用含有铬、钼成分的合金钢。在制造工艺上，阀芯和阀座的研磨精度通常要求达到光带级，以确保金属对金属的零泄漏密封。这种对材料科学的应用，确保了设备即便在500摄氏度以上的高温下也能保持结构强度不变形。
浮球的焊接工艺也是重中之重。目前先进厂家多采用全自动等离子焊或激光焊技术，并对焊缝进行100%的压力密封性测试和射线探伤，确保每一个浮球都能经受住数十万次的升降循环而不开裂。此外，所有的螺栓、密封垫片（如柔性石墨夹不锈钢片）也需经过严格的高温适应性评估。这种对材质与工艺的极致追求，是疏水收集器结构说明中关于“可靠性”的最好注脚。下表列出了常见部件的材料选择参考：
| 部件名称 | 常用材料 | 功能特点 |
|---|---|---|
| 壳体 (Body) | WCB / CF8 / A105 / 合金钢 | 承压主体、耐腐蚀、高强度 |
| 浮球 (Float) | SUS304 / SUS316L / 钛合金 | 高强度、轻质、卓越的抗压性 |
| 阀芯/阀座 (Valve & Seat) | 420SS / Stellite / 陶瓷 | 抗高速流体冲蚀、极高硬度 |
| 杠杆机构 (Lever) | SUS304 / SUS316 | 精确传动力矩、耐磨损、抗疲劳 |
| 排气阀 (Air Vent) | 双金属片 / 波纹管 / 不锈钢 | 智能感温、自动排除不凝结气体 |
第七部分：应用场景对结构设计的定制化要求
不同的应用场景对疏水收集器的结构有着不同的侧重点。例如，在造纸行业的烘缸疏水系统中，由于排量巨大且伴有大量闪蒸汽，收集器通常需要设计成超大排量的双阀座结构，并配备特殊的虹吸补偿件。而在石油化工管线中，由于可能接触到H2S等酸性气体，所有的内部构件必须符合NACE MR0175防硫标准，采用特种抗硫合金。针对过热蒸汽管线，由于冷凝水较少但温度极高，结构上需增强热膨胀补偿能力，防止受热不均导致的杠杆系统卡阻。这种根据工况进行的结构优化，体现了工业设备“因地制宜”的设计思想。
在电力行业的凝汽器疏水系统中，往往要求极低的压差开启能力，此时浮球的体积会相应增大以提供足够的开启力。而对于食品和制药行业，疏水收集器的结构则追求无死角设计，表面精抛光，甚至采用卫生级的卡箍连接方式，以满足洁净生产的要求。掌握了这些定制化细节，工程人员才能在阅读疏水收集器结构说明时，快速识别出设备的优劣与适用性，避免因选型不当导致的生产事故。这种灵活性和适应性，正是疏水收集器能够广泛应用于各行各业的根本原因。
第八部分：维护便捷性与在线监控的未来趋势
随着工业4.0和数字化转型的推进，疏水收集器的结构也在向智能化方向演进。现代化的设计允许在壳体上预留超声波传感器、震动传感器或温度传感器接口，实时监测内部是否存在内漏、是否存在常开或常闭故障。通过无线传输技术，设备状态可以实时反馈到中央控制室。在机械结构上，“顶开式”盖板设计越来越流行，维护人员无需将设备从整个管路中切割或拆解下来，只需拧开顶部的盖螺栓即可取出整套内部机芯进行更换或清洗。这种人性化的结构改进，大幅缩短了停机检修时间，显著降低了人工成本和安全风险。
此外，一些前沿设计开始引入模块化概念，将排气装置、过滤装置和排泄装置做成标准化的插入式组件。一旦某个部分损坏，只需更换相应的模块即可。通过对疏水收集器结构说明的深入理解，企业可以更好地规划设备全生命周期管理策略，从被动维修向预防性维护乃至预测性维护转变。未来的疏水收集器将不再是一个孤独的阀门，而是一个能够自我感知、自我诊断的智能终端。这种趋势不仅提高了能源利用效率，也为构建智慧工厂奠定了坚实的基础。
疏水收集器的结构组成是一个复杂的系统工程，从宏观的壳体承压到微观的阀口密封，从被动的机械联动到主动的气体排除，每一个环节都至关重要。通过这种深度的内部构造分析，我们不仅能更专业地进行设备选型，更能通过科学的维护手段，确保蒸汽系统的稳定运行。合理的结构设计是设备可靠性的基石，而对这些结构的深刻认知则是技术人员发挥设备最大效能的前提。在追求工业绿色发展的今天，优化疏水收集器的性能，正是为企业的节能减排做出实质性贡献的重要一环。
